11 รายละเอียดทางเทคนิคของผ้าใบยืดสถาปัตยกรรมในการออกแบบและก่อสร้างสถาปัตยกรรม Flexiiform

การเลือกรายละเอียดทางเทคนิคของผ้าใบยืดทางสถาปัตยกรรมจะสร้างความมั่นคงให้กับทั้งระบบ เพิ่มมูลค่าความสวยงามของอาคารหรือโครงการใดๆ

สารบัญ

Thực trạng và Giải Pháp: Vai trò của các Chi tiết Kỹ thuật Bạt Căng Kiến Trúc trong Thiết kế và Thi công bền vững

สถานการณ์ปัจจุบันและแนวทางแก้ไข: บทบาทของผ้ายืดสถาปัตยกรรม รายละเอียดทางเทคนิคในการออกแบบและก่อสร้างอย่างยั่งยืน

การผสมผสานรูปทรงของโครงสร้างสถาปัตยกรรมเข้ากับรายละเอียดทางเทคนิคของโครงสร้างสถาปัตยกรรมเป็นกุญแจสำคัญในการสร้างสรรค์งานออกแบบโครงสร้างสถาปัตยกรรมที่สวยงามและคงทน โดยเฉพาะอย่างยิ่ง การเลือกรายละเอียดที่เหมาะสมไม่เพียงแต่สร้างความมั่นคงให้กับระบบทั้งหมดเท่านั้น แต่ยังเพิ่มคุณค่าทางสุนทรียะอีกหลายเท่า บทบาทของรายละเอียดบางอย่างคือการกำหนดรูปทรงของระบบโครงสร้างสถาปัตยกรรม ในขณะที่รายละเอียดอื่นๆ มีหน้าที่ในการถ่ายทอดแรงไปยังระบบโครงสร้างหลัก การออกแบบโครงสร้างสถาปัตยกรรมใดๆ จำเป็นต้องมีระบบขอบเขตที่ต่อเนื่อง ซึ่งมีบทบาทในการกำหนดรูปทรงของระบบทั้งหมดและส่งแรงจากเมมเบรนไปยังโครงสร้างหลัก ระบบขอบเขตนี้อาจเป็นสายเคเบิลที่ให้ความยืดหยุ่น หรืออาจเป็นโครงสร้างแบบตายตัวก็ได้ ณ จุดตัดระหว่างขอบเขต เราเรียกว่ารายละเอียดมุม ซึ่งออกแบบด้วยรูปทรงและวิธีการที่หลากหลาย

การวิเคราะห์ข้อกำหนดทางเทคนิคและบริบทโซลูชัน

การออกแบบผ้ายืดสำหรับงานสถาปัตยกรรมนั้นต้องอาศัยความแม่นยำ ความสามารถในการรับน้ำหนัก และความสวยงามสูง ทุกรายละเอียดในระบบผ้ายืดต้องไม่เพียงแต่ทำหน้าที่ขึ้นรูปหรือส่งแรงเท่านั้น แต่ยังต้องช่วยเสริมความกลมกลืนของโครงสร้างโดยรวมด้วย ความท้าทายที่สำคัญที่สุดคือรายละเอียดเหล่านี้จะสามารถทนต่อผลกระทบต่อสิ่งแวดล้อม (ลม ฝน อุณหภูมิ) และการรับน้ำหนักมากได้อย่างไร ในขณะที่ยังคงมีความซับซ้อน ซ่อนเร้น หรือกลายเป็นจุดเด่นทางสถาปัตยกรรม บริบทนี้จำเป็นต้องอาศัยความเข้าใจอย่างลึกซึ้งเกี่ยวกับวัสดุ หลักการโครงสร้าง และเทคนิคการผลิต เพื่อสร้างสรรค์โซลูชันที่ละเอียด แม่นยำ ไม่เพียงแต่มีเสถียรภาพ แต่ยังเพิ่มคุณค่าทางศิลปะให้กับโครงสร้างผ้ายืดอีกด้วย

โซลูชั่นทางเทคนิค

การคัดเลือกและการออกแบบรายละเอียดทางเทคนิคของผ้าสถาปัตยกรรมมีบทบาทสำคัญในการสร้างโครงการที่ยั่งยืนและสวยงาม คำจำกัดความและบทบาทของรายละเอียดสำคัญบางประการมีดังนี้

CT01 – ประเภทเฝือก

นี่เป็นรายละเอียดทางเทคนิคของผ้าขึงตึงทางสถาปัตยกรรมที่พบได้ทั่วไป มักพบในระบบโครงเหล็กขึ้นรูป ผ้าขึงตึงทางสถาปัตยกรรมจะเชื่อมต่อกับระบบโครงเหล็กด้วยแท่งโลหะหรือคลิปหนีบ รายละเอียดนี้จะเชื่อมต่อผ้าขึงตึงเข้ากับระบบโครงเหล็กด้วยสลักเกลียว ช่วยปรับรูปทรงของผ้าขึงตึงทางสถาปัตยกรรมให้เป็นรูปทรงที่สถาปนิกต้องการ ทำให้พื้นผิวเรียบและปราศจากรอยยับ

CT02 – พีระมิด

รายละเอียดทางเทคนิคของผ้าสถาปัตยกรรมนี้จะมีลักษณะเป็นรูปทรงกรวย โดยหันขึ้นหรือลง ผ้าสถาปัตยกรรมจะเชื่อมต่อกับวงแหวนโลหะที่ออกแบบมาให้พอดีกับรูกลม และยึดด้วยสลักเกลียวหรือแคลมป์ ส่วนบนของรายละเอียดนี้ยังสามารถติดฝาครอบโลหะที่ออกแบบพิเศษเพื่อเพิ่มความสวยงาม หรือเพื่อการระบายอากาศตามธรรมชาติ ซึ่งช่วยควบคุมอุณหภูมิและการหมุนเวียนของอากาศใต้หลังคาได้

CT03 – ประเภทสายเคเบิล

สำหรับการออกแบบที่มีเสาหรือโครงที่มีขอบแยกซึ่งจำเป็นต้องเสริมความแข็งแรงเพื่อให้ได้สมดุล การใช้สายเคเบิลรับแรงดึงเพื่อส่งแรงจึงเป็นสิ่งสำคัญ รายละเอียดการรับแรงดึงนี้สามารถส่งแรงลงสู่พื้นหรือเชื่อมต่อกับโครงเดิมสำหรับการออกแบบบนโครงสร้างเดิมได้ นอกจากนี้ การใช้สายเคเบิลส่งกำลังยังช่วยลดน้ำหนักของโครง พร้อมเพิ่มความสวยงามยิ่งขึ้นด้วยรูปลักษณ์ที่สง่างามและทันสมัยของสายเคเบิล

CT04 – ประเภทสายเคเบิลช่องหลังคา

รายละเอียดทางเทคนิคของผ้าใบขึงตึงทางสถาปัตยกรรมนี้มักพบในงานออกแบบที่มีการเปลี่ยนแปลงความสูงของผ้าใบขึงตึงทางสถาปัตยกรรม ในขณะนั้น ระบบสายเคเบิลช่องหลังคาจะมีรูปร่างโค้งหรือหย่อน และจะถูกสอดเข้าไปในช่องว่างระหว่างส่วนหลังคา หรือใช้ขายึดแบบแขวนอิสระ จุดประสงค์คือการขึ้นรูปให้ได้รูปทรงที่ต้องการอย่างแม่นยำ ในขณะเดียวกันก็ให้ความมั่นคงแก่ระบบผ้าใบขึงตึงทางสถาปัตยกรรมทั้งหมดบนพื้นที่ขนาดใหญ่ภายใต้อิทธิพลของปัจจัยภายนอก เช่น ลมและฝน เพื่อให้แน่ใจว่าพื้นผิวจะไม่เสียรูป

CT05 – ประเภทเฟรมคงที่

ความหลากหลายของรูปแบบผ้ายืดสำหรับงานสถาปัตยกรรม (โครงรูปทรง โครงแขวน โครงเคลื่อนที่ โครงพองลม) สอดคล้องกับรายละเอียดทางเทคนิคของระบบโครงเสริมผ้ายืดสำหรับงานสถาปัตยกรรมที่เหมาะสมกับรูปแบบแต่ละแบบข้างต้น ระบบนี้สามารถผลิตจากวัสดุใดๆ ก็ได้ที่เพียงพอต่อการถ่ายโอนแรงไปยังฐานราก เช่น เหล็ก เหล็กกล้า คอนกรีต ไม้ไผ่ ไม้ หรือวัสดุพิเศษอื่นๆ ที่เกี่ยวข้องกับคุณค่าทางสุนทรียศาสตร์ของโครงการ เพื่อให้มั่นใจได้ถึงความยืดหยุ่นสูงสุดในการออกแบบ

CT06 – ประเภทสายเคเบิลขอบ

สายเคเบิลขอบผ้าได้รับการออกแบบให้โค้งงอรอบขอบผ้า แรงดึงจากแผ่นเมมเบรนจะถูกส่งไปยังสายเคเบิลขอบผ้า แล้วจึงส่งไปยังโครงรับน้ำหนัก โดยทั่วไป สายเคเบิลขอบผ้าจะสอดเข้าไปในส่วนที่เป็นช่องของผ้า หรืออาจติดตั้งด้วยโครงยึดขอบผ้าก็ได้ รายละเอียดนี้ไม่เพียงแต่ช่วยสร้างความสวยงาม แต่ยังช่วยรักษาเสถียรภาพของขอบผ้า ป้องกันการสั่นสะเทือนหรือการเสียรูปจากลม

CT07 – แบบมุม

รายละเอียดทางเทคนิคของโครงหลังคาสถาปัตยกรรมมุมฉากอยู่ที่จุดตัดของขอบ ออกแบบด้วยรูปทรงและวิธีการที่หลากหลาย การใช้รายละเอียดมุมฉากอย่างเหมาะสมจะช่วยให้โครงหลังคาสถาปัตยกรรมมีความมั่นคงและปรับทิศทางแรงดึงให้อยู่ในช่วงที่กำหนด ลดความเสี่ยงที่น้ำจะขังที่มุมฉาก และเพิ่มความสวยงามอย่างเหนือชั้น สร้างเส้นสายที่คมชัดให้กับโครงการ

CT08 – ประเภทเสาแขวน

สำหรับระบบรับแรงดึงทางสถาปัตยกรรมที่มีพื้นที่สัมผัสพื้นจำกัด หรือพื้นที่ที่ล้อมรอบด้วยโครงสร้างโดยรอบ จะใช้รายละเอียดทางเทคนิคของระบบรับแรงดึงทางสถาปัตยกรรมโดยไม่ต้องสัมผัสกับพื้น ระบบเสาแขวนจะใช้ระบบสายเคเบิลที่เชื่อมต่อกับโครงสร้างโดยรอบ ยกผ้ารับแรงดึงทางสถาปัตยกรรมขึ้นสู่ตำแหน่งที่สูงขึ้น สร้างความลาดเอียงเพื่อช่วยระบายน้ำออกได้ง่าย ขณะเดียวกันก็มอบความสวยงามอันเป็นเอกลักษณ์และน่าประทับใจ

CT09 – ระบบเชื่อมต่อสายเคเบิล

ระบบดึงสายแบบใช้สายเคเบิลเป็นตัวเชื่อมระหว่างส่วนมุมและโครงรับน้ำหนัก สายเคเบิลเหล่านี้สามารถปรับความยาวหรือมุมได้ เพื่อให้มั่นใจถึงความยืดหยุ่นที่จำเป็นสำหรับตำแหน่งของข้อต่อ ช่วยให้สามารถปรับความตึงและรูปทรงของระบบดึงสายทั้งหมดได้อย่างแม่นยำ

CT10 – ตะเข็บ

นี่คือรายละเอียดการเชื่อมต่อระหว่างแผ่นเมมเบรน ซึ่งคำนวณอย่างรอบคอบตามพารามิเตอร์เฉพาะของผ้ารับแรงดึงทางสถาปัตยกรรมแต่ละประเภท เพื่อให้สอดคล้องกับความสามารถในการรับน้ำหนักและแรงส่ง รวมถึงความทนทานและความสวยงามของระบบผ้ารับแรงดึงทางสถาปัตยกรรมทั้งหมด โดยปกติแล้ว ตะเข็บนี้จะถูกเชื่อมด้วยความร้อนระหว่างขอบผ้าที่ซ้อนทับกันสองข้าง ส่วนรายละเอียดตะเข็บอื่นๆ จะใช้รางเลื่อนหรือจุดเชื่อมต่อพิเศษอื่นๆ สุนทรียศาสตร์นี้ถูกเน้นย้ำเป็นพิเศษ เพราะจะเห็นได้ชัดเจนเมื่อระบบผ้ารับแรงดึงทางสถาปัตยกรรมเสร็จสมบูรณ์ ก่อให้เกิดเส้นสายที่ละเอียดอ่อนบนพื้นผิวหลังคา

CT11 – วัสดุผ้าใบ

ผ้ายืดสำหรับงานสถาปัตยกรรม คือวัสดุที่ทำจากเส้นใยทอ มีผ้ายืดสำหรับงานสถาปัตยกรรมหลายประเภทที่มีสีและประเภทที่แตกต่างกัน การเลือกผ้ายืดสำหรับงานสถาปัตยกรรมที่เหมาะสมขึ้นอยู่กับปัจจัยหลายประการ เช่น ความทนทาน อายุการใช้งาน สี ประเภทของโครงสร้าง และคุณสมบัติการปกปิด (เช่น การส่งผ่านแสง การทนไฟ การกันน้ำ) เพื่อให้มั่นใจว่าคุณสมบัติและความสวยงามเหมาะสมกับความต้องการของโครงการ

ผลการปฏิบัติงานและการประเมินผลงาน

การทำความเข้าใจและการประยุกต์ใช้รายละเอียดทางเทคนิคของผ้าใบขึงตึงสำหรับงานสถาปัตยกรรมอย่างถูกต้องเป็นปัจจัยสำคัญในการสร้างสรรค์ผลงานผ้าใบขึงตึงสำหรับงานสถาปัตยกรรมที่ไม่เพียงแต่สวยงามเท่านั้น แต่ยังทนทานอีกด้วย รายละเอียดต่างๆ เช่น โครงยึด ด้านบน สายเคเบิล โครงยึด สายเคเบิลขอบ มุม เสาแขวน สายเชื่อมต่อ ตะเข็บ และวัสดุผ้าใบ ล้วนมีบทบาทที่แยกจากกันแต่เสริมซึ่งกันและกัน ตั้งแต่การขึ้นรูประบบผ้าใบ การส่งกำลัง ไปจนถึงการสร้างความมั่นคงและความปลอดภัยให้กับโครงการทั้งหมด ความซับซ้อนในการออกแบบและการประมวลผลรายละเอียดเหล่านี้ช่วยลดความเสี่ยงจากน้ำขัง เพิ่มความทนทานต่อแรงกระแทกจากภายนอก และเพิ่มคุณค่าด้านสุนทรียศาสตร์โดยรวม ซึ่งช่วยให้สามารถสร้างสรรค์ผลงานผ้าใบขึงตึงสำหรับงานสถาปัตยกรรมที่มีเอกลักษณ์เฉพาะตัวและมีน้ำหนักเบา ซึ่งเหนือกว่าโครงสร้างแบบเดิม มอบประสิทธิภาพที่โดดเด่นทั้งในด้านการใช้งานและความสวยงามที่ยั่งยืน

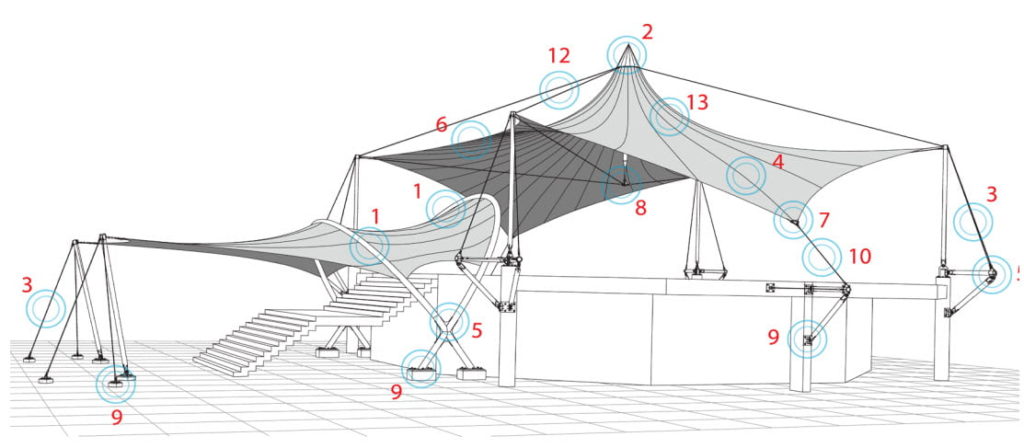

Chi tiết kỹ thuật bạt căng kiến trúc 1_Detail map

รายละเอียดทางเทคนิคของแผนที่สถาปัตยกรรม 1_แผนที่รายละเอียด

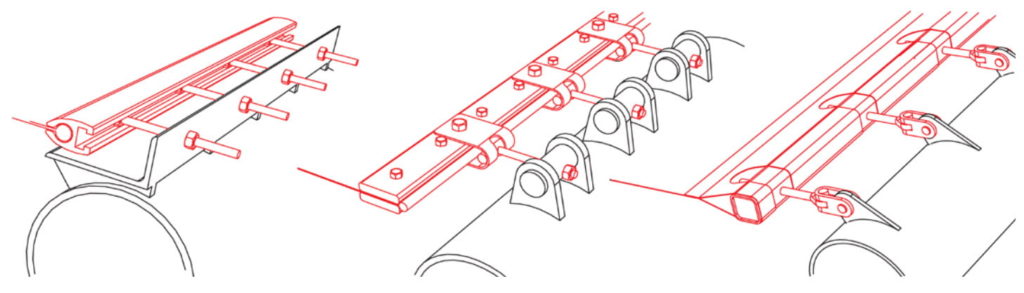

3 chi tiết bạt căng nẹp cơ bản.

3 รายละเอียดผ้าใบยืดขั้นพื้นฐาน

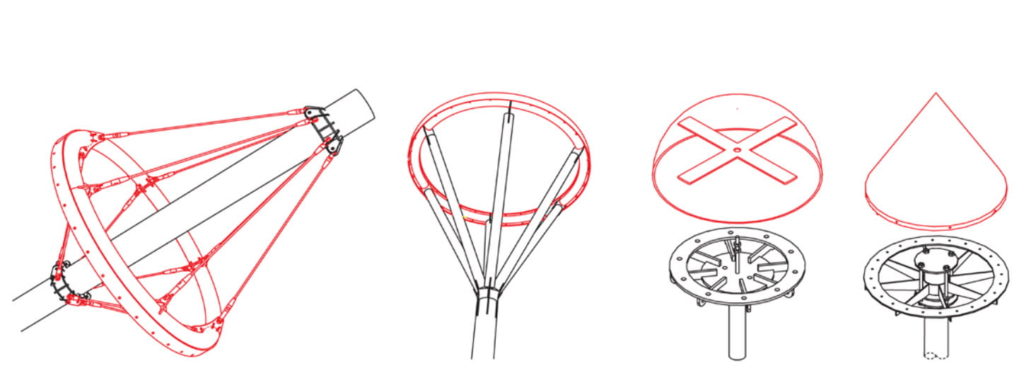

Các chi tiết bạt căng kiến trúc ở chóp điển hình_High point balering cap

รายละเอียดฝาอัดแบบจุดสูงทั่วไป

Chi tiết bạt căng truyền lực vào cột_Tie down cable

ผูกรายละเอียดสายเคเบิลเพื่อส่งแรงไปที่คอลัมน์

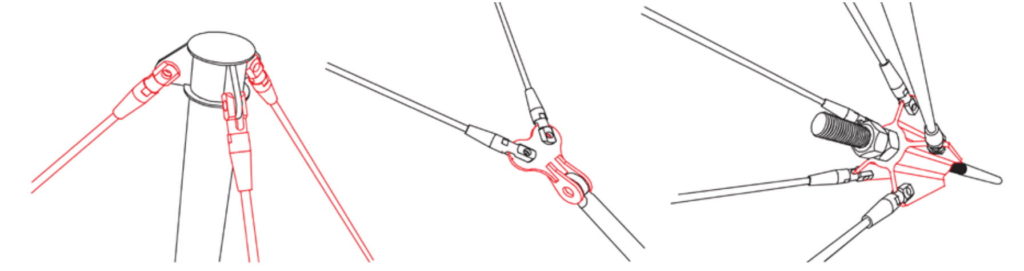

Chi tiết bạt căng dây cáp cố định hệ khung_Tie down Head

รายละเอียดหัวผูกของระบบโครงยึดสายเคเบิลแบบยึดแน่น

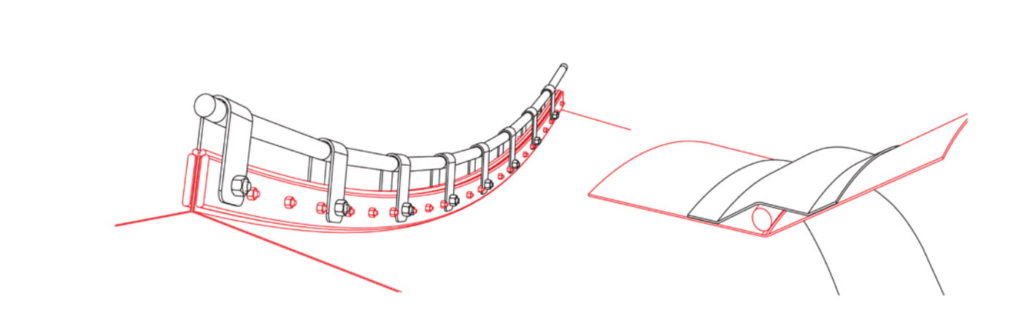

2 chi tiết bạt căng kiến trúc cáp khe mái thường sử dụng._Rigde Cable

2 รายละเอียดของผ้าใบขึงสถาปัตยกรรมและสายเคเบิลหลังคาที่ใช้กันทั่วไป _Rigde Cable

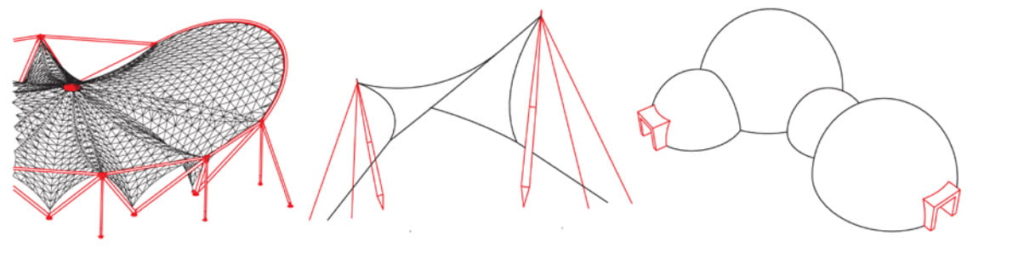

Một số hệ khung hỗ trợ theo các cấu trúc bạt căng khác nhau_Supporting Structure

กรอบรองรับหลายอันปฏิบัติตามโครงสร้างผ้าที่มีแรงดึงต่างกัน_โครงสร้างรองรับ

Chi tiết kỹ thuật bạt căng kiến trúc dạng cáp biên_Boundary cable

รายละเอียดทางเทคนิคของผ้าใบขึงสถาปัตยกรรมแบบสายเคเบิลขอบเขต

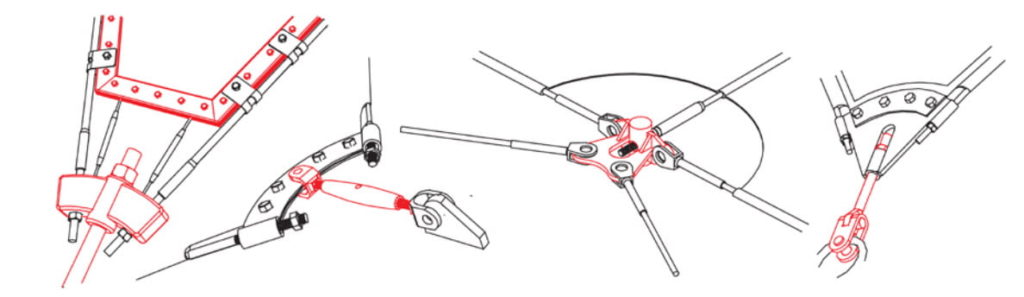

Chi tiết kỹ thuật bạt căng kiến trúc dạng góc_Corner Plate

รายละเอียดทางเทคนิคของแผ่นมุมสถาปัตยกรรมผ้าใบ

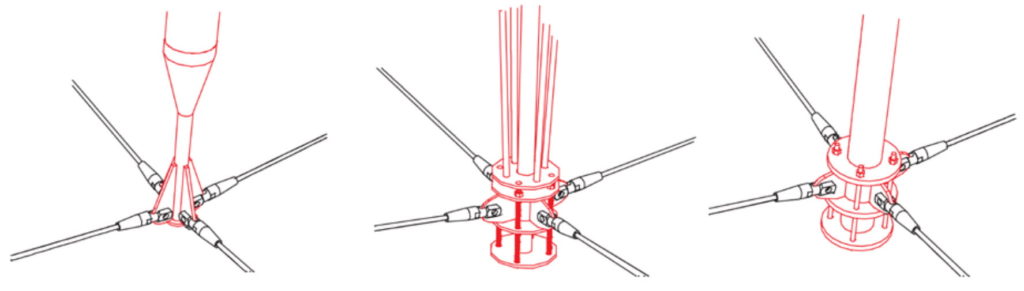

Chi tiết kỹ thuật bạt căng kiến trúc cột treo điển hình sử dụng cáp treo_Flying Mast

รายละเอียดทางเทคนิคของเสาสถาปัตยกรรมแบบดึงดึงทั่วไปโดยใช้กระเช้าลอยฟ้า_เสาบิน

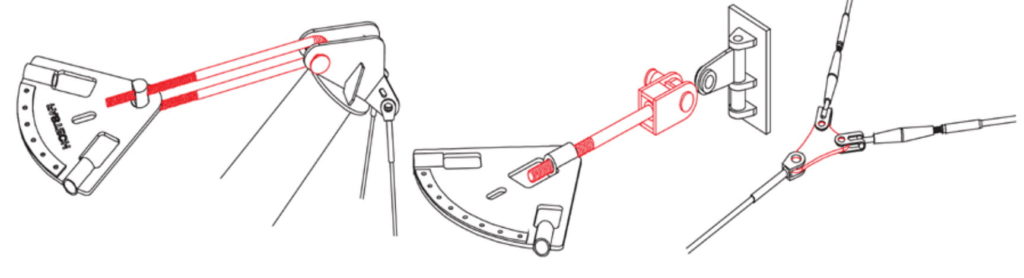

Một số chi tiết bạt căng hệ cáp nối cơ bản_Link Cable

รายละเอียดระบบความตึงสายเคเบิลพื้นฐาน_Link Cable

Một số cách thể hiện chi tiết đường may trong cấu trúc bạt căng._Seamline

วิธีการบางอย่างในการแสดงรายละเอียดตะเข็บในโครงสร้างผ้าที่ยืดหยุ่น_ตะเข็บ
