หลังคา Tensile Skylights คลุมทั้งฝนและแสงแดด

สถาปัตยกรรมผ้าใบยืดมีตัวเลือกการออกแบบมากมายสำหรับหลังคาสกายไลท์ ซึ่งสามารถให้แสงสว่างภายในพื้นที่ภายในได้อย่างเป็นธรรมชาติ และติดตั้งง่าย
ปีวัสดุพื้นที่ (ตร.ม.)ประเภทของแบบฟอร์มลูกค้าที่ตั้ง
2021พีวีซี/PES (PVDF)100เคล็ดลับช่องทางลูกค้าส่วนตัวอินโดนีเซีย

สารบัญ

ภาพรวมโครงการ: การก่อสร้างหลังคาสกายไลท์โดยใช้โครงสร้างเสาบิน

โครงการ หลังคาสกายไลท์ เป็นโซลูชันสถาปัตยกรรมเมมเบรนแรงดึงขั้นสูง ออกแบบมาเพื่อครอบคลุมพื้นที่ห้องโถงขนาดใหญ่ โครงการนี้ใช้โครงสร้าง 'เสาลอย' ที่เป็นเอกลักษณ์ แขวนด้วยระบบสายเคเบิล เพื่อสร้างหลังคาทรงกรวยน้ำหนักเบาพิเศษ มั่นใจได้ถึงทั้งแสงสว่างและการระบายอากาศ อีกทั้งยังเป็นจุดเด่นทางสถาปัตยกรรมที่น่าประทับใจสำหรับพื้นที่ภายใน

  • หมวดหมู่: หลังคาสถาปัตยกรรมสำหรับสกายไลท์/เอเทรียม
  • โครงสร้าง: แผ่นเมมเบรนทรงกรวยพร้อมโครงสร้างเสาบิน
  • วัสดุหลัก: ฟิล์มยืด PVDF/PTFE ความโปร่งใสสูง โครงสร้างเหล็ก สายเคเบิลเหล็กที่มีความแข็งแรงสูง
  • ข้อมูลจำเพาะ: การออกแบบเพิ่มประสิทธิภาพการระบายอากาศตามธรรมชาติและแสงทางอ้อม
  • อ้างอิง: หลักการเพิ่มประสิทธิภาพแสงธรรมชาติ

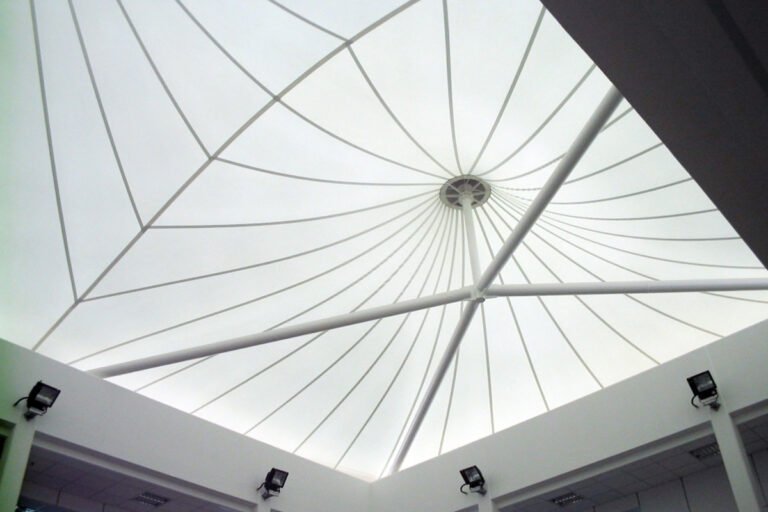

Tổng quan dự án mái che giếng trời với kết cấu cột bay.

ระบบหลังคาสกายไลท์ทรงกรวยช่วยให้แสงธรรมชาติกระจายเข้าสู่พื้นที่ด้านล่าง

การวิเคราะห์ข้อกำหนดทางเทคนิคและบริบทของโครงการ

โครงการนี้ดำเนินการโดยมีวัตถุประสงค์เพื่อปกป้องพื้นที่ห้องโถงกลางโดยไม่สูญเสียฟังก์ชันหลักในการให้แสงสว่างและการระบายอากาศ ข้อกำหนดทางเทคนิคหลักประกอบด้วย:

  • รักษาการระบายอากาศตามธรรมชาติ: หลังคาไม่ควรคลุมสกายไลท์ทั้งหมด ต้องมีการออกแบบที่ระบายอากาศร้อนออกได้ โดยคงไว้และเพิ่มประสิทธิภาพการพาความร้อนให้กับอาคาร
  • การให้แสงแบบกระจาย: จะต้องปิดกั้นฝนและแสงแดดที่ส่องโดยตรง แต่ในเวลาเดียวกันก็ให้แสงธรรมชาติส่องผ่านเข้ามาอย่างนุ่มนวล สร้างพื้นที่ที่สว่างและน่ารื่นรมย์ หลีกเลี่ยงปรากฏการณ์เรือนกระจก
  • โครงสร้างน้ำหนักเบามากและเรียบง่าย: เนื่องจากติดตั้งไว้สูงและเชื่อมต่อกับโครงสร้างที่มีอยู่ ระบบหลังคาจึงต้องมีน้ำหนักตัวเองน้อยที่สุดเพื่อหลีกเลี่ยงการรับน้ำหนักเกิน และต้องดูสง่างามเมื่อมองจากด้านล่าง
  • สุนทรียศาสตร์ทางสถาปัตยกรรมจากภายใน: มุมมองจากชั้นภายในไปยังบริเวณห้องโถงกลางถือเป็นองค์ประกอบด้านสุนทรียะที่สำคัญที่สุด ซึ่งต้องอาศัยการออกแบบที่มีเอกลักษณ์และโดดเด่นเฉพาะตัว

โซลูชันทางเทคนิคและกระบวนการนำไปใช้งาน

เพื่อตอบสนองความต้องการที่ซับซ้อนดังกล่าว จึงได้เลือกและนำโซลูชันโครงสร้างเมมเบรนแบบดึงที่มีการออกแบบ "เสาบิน" มาใช้

โซลูชันโครงสร้างเสาบิน

โซลูชันทางเทคนิคที่เป็นนวัตกรรมใหม่นี้คือโครงสร้างแบบ ‘เสาลอย’ แทนที่จะใช้ฐานรองรับแบบตั้งพื้น เสาเหล็กเพียงต้นเดียวจะถูกแขวนและยึดให้มั่นคงไว้ตรงกลางห้องโถงกลางโดยใช้ระบบสายเคเบิลเหล็กแรงสูงที่ยึดกับโครงหลังคาแข็งโดยรอบ เสาเหล็กนี้ทำหน้าที่เป็นจุดยกสูง ยกส่วนบนของแผ่นเมมเบรนทรงกรวยขึ้น โซลูชันนี้ช่วยลดความจำเป็นในการใช้โครงสร้างรองรับจากด้านล่าง ทำให้เกิดพื้นที่ห้องโถงกลางที่เปิดโล่งอย่างสมบูรณ์และเอฟเฟกต์ภาพ ‘ลอย’ ที่เป็นเอกลักษณ์

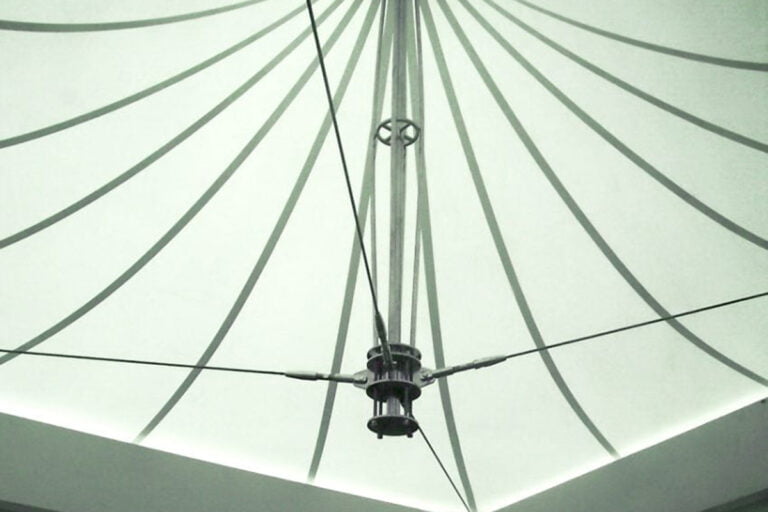

Chi tiết kết cấu cột bay được treo bằng hệ thống cáp thép.

โครงสร้าง 'เสาบิน' แขวนด้วยสายเคเบิล ซึ่งเป็นโซลูชันทางเทคนิคที่เบาเป็นพิเศษและเรียบง่ายสำหรับหลังคาสกายไลท์

การออกแบบเพิ่มประสิทธิภาพการระบายอากาศและแสงสว่าง

หลังคาทรงกรวยได้รับการออกแบบให้มีช่องว่างที่คำนวณไว้ด้านบนรอบ "เสาลอย" ช่องว่างนี้ช่วยให้อากาศร้อนจากชั้นล่างลอยขึ้นและระบายออก ก่อให้เกิดปล่องไฟที่ช่วยเพิ่มการพาความร้อนตามธรรมชาติทั่วทั้งอาคาร เลือกใช้วัสดุเมมเบรนแบบยืดที่มีอัตราการส่งผ่านแสงสูง เพื่อให้มั่นใจว่าแสงจะกระจายอย่างสม่ำเสมอ หลีกเลี่ยงแสงจ้าและความร้อน

วัสดุฟิล์มยืดประสิทธิภาพสูง

ใช้ฟิล์มยืด PVDF หรือ PTFE คุณภาพสูง ทนทานต่อรังสียูวี น้ำหนักเบา และใช้งานได้ยาวนาน เหมาะสำหรับใช้เป็นวัสดุพื้นฐานสำหรับงานโครงการ โครงสร้างผ้าใบยืด ทันสมัย โดยเฉพาะอย่างยิ่งสำหรับการใช้งานสกายไลท์ซึ่งมีความต้องการความทนทานและประสิทธิภาพทางแสงสูง

ผลการปฏิบัติงานและการประเมินผลงาน

โครงการ หลังคาสกายไลท์ เมื่อสร้างเสร็จ ถือเป็นโซลูชันทางสถาปัตยกรรมและเทคนิคที่เหนือกว่า ช่วยเพิ่มคุณภาพเชิงพื้นที่ของอาคารทั้งหมด:

  • ทางเทคนิค: โซลูชันโครงสร้างแบบ "เสาบิน" ได้รับการพิสูจน์แล้วว่ามีประสิทธิภาพในการสร้างระบบหลังคาที่เบาเป็นพิเศษ มั่นคง และปลอดภัย โดยไม่ต้องใช้เสาค้ำยันจากพื้นดิน
  • เกี่ยวกับฟังก์ชั่น: โครงการนี้ตอบสนองความต้องการทั้งสองอย่างได้อย่างยอดเยี่ยม คือ ป้องกันฝนและแดดได้อย่างมีประสิทธิภาพ ขณะเดียวกันก็รักษาและเพิ่มความสามารถในการระบายอากาศและแสงธรรมชาติของสกายไลท์
  • ด้านสุนทรียศาสตร์: หลังคาได้กลายมาเป็นประติมากรรมภายในที่สร้างจุดเด่นทางสถาปัตยกรรมที่น่าประทับใจและมีเอกลักษณ์เฉพาะตัว ช่วยเพิ่มคุณค่าด้านสุนทรียะให้กับพื้นที่ส่วนกลาง
  • ในเรื่องประสิทธิภาพการใช้พื้นที่: การถอดเสาค้ำออกทั้งหมดทำให้พื้นที่สกายไลท์มีความโปร่งโล่งอย่างแท้จริง และยังรักษาทัศนียภาพที่เปิดโล่งระหว่างชั้นต่างๆ ไว้ด้วย

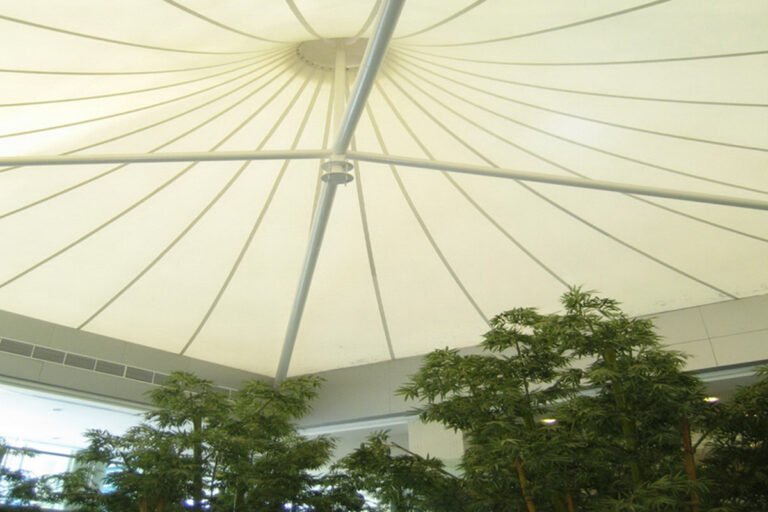

Mái che giếng trời Skylights thẩm mỹ tối giản.

โครงการที่สร้างเสร็จสมบูรณ์ไม่เพียงแต่ตรงตามฟังก์ชันเท่านั้น แต่ยังเป็นงานสถาปัตยกรรมภายในที่น่าประทับใจอีกด้วย
