หลังคาหล่นอัตโนมัติเขต 9 ณ โรงยิมโรงเรียนนานาชาติ

หลังคาหล่นอัตโนมัติในเขต 9 ของ French International School ที่มีความสวยงามและรวดเร็ว ช่วยหลีกเลี่ยงผลกระทบจากสภาพอากาศ แต่ในขณะเดียวกันก็สร้างความรู้สึกของการระบายอากาศและแสงสว่างเต็มที่
ปีวัสดุพื้นที่ (ตร.ม.)ประเภทของแบบฟอร์มลูกค้าที่ตั้ง
2019พีวีซี/PES (PVDF)100มือถือโรงเรียนฝรั่งเศส D9เวียดนาม

สารบัญ

Tổng quan dự án: Cải tạo hệ thống mái thả tự động tại Nhà thi đấu LFI Duras

โครงการ mái thả tự động tại nhà thi đấu của Trường Quốc tế Pháp Lycée Français International Marguerite Duras (LFI Duras) là một giải pháp kỹ thuật nhằm thay thế hệ thống che chắn thủ công đã xuống cấp. Công trình ứng dụng hệ thống cuốn tự động với động cơ điện, có khả năng vượt nhịp lớn, đáp ứng các yêu cầu cao về công năng, độ bền và tính tiện dụng cho một không gian thể thao đa năng.

Tổng quan dự án mái thả tự động tại nhà thi đấu LFI Duras.

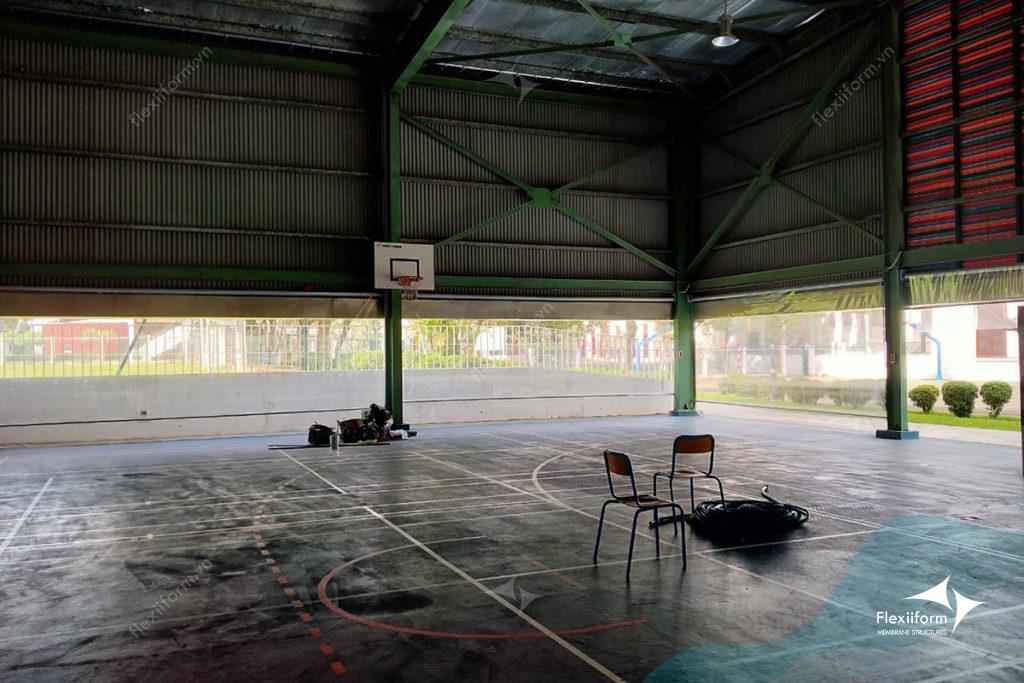

Hệ thống mái thả tự động sau khi hoàn thiện, mang lại diện mạo hiện đại cho nhà thi đấu.

การวิเคราะห์ข้อกำหนดทางเทคนิคและบริบทของโครงการ

Hệ thống bạt thả thủ công hiện hữu tại nhà thi đấu đã phát sinh nhiều vấn đề kỹ thuật sau một thời gian dài sử dụng, không còn đáp ứng được yêu cầu vận hành của một cơ sở giáo dục quốc tế hiện đại:

  • Suy giảm vật liệu: Bề mặt bạt cũ bị rách ở nhiều vị trí, làm mất đi tính thẩm mỹ và khả năng che chắn.
  • Biến dạng kết cấu: Trục cuốn thủ công có khẩu độ lớn (trên 6m) bị võng ở giữa, ảnh hưởng đến hoạt động và độ bền.
  • Hư hỏng do vận hành: Việc sử dụng bộ đỡ trung gian để chống võng đã khiến bạt bị nhăn và nhanh rách tại vị trí tiếp xúc.
  • Vận hành kém hiệu quả: Cơ chế cuốn thả thủ công tốn nhiều thời gian và sức người, gây bất tiện trong quá trình sử dụng.

Do đó, yêu cầu đặt ra là một hệ thống mới phải có kết cấu tự chống đỡ trên nhịp 6m, vật liệu bền, và vận hành hoàn toàn tự động.

โซลูชันทางเทคนิคและกระบวนการนำไปใช้งาน

Để giải quyết các vấn đề trên, Flexiiform đã đề xuất một giải pháp kỹ thuật đồng bộ, tập trung vào hệ thống truyền động và kết cấu chịu lực.

Hệ thống Truyền động và Điều khiển Tự động

Giải pháp cốt lõi là tích hợp một hệ thống truyền động bằng động cơ điện (motor) chuẩn IP55, công suất 350W. Động cơ có momen xoắn 120Nm và bộ giảm tốc, đảm bảo khả năng cuốn/thả màn PVC một cách ổn định và nhanh chóng (tốc độ ~0.1 m/s). Hệ thống được điều khiển qua hộp điều khiển 3 nút (Mở/Đóng/Dừng) đơn giản, an toàn. Để đảm bảo vận hành liên tục, một cơ cấu quay tay thủ công được tích hợp làm phương án dự phòng khi có sự cố mất điện.

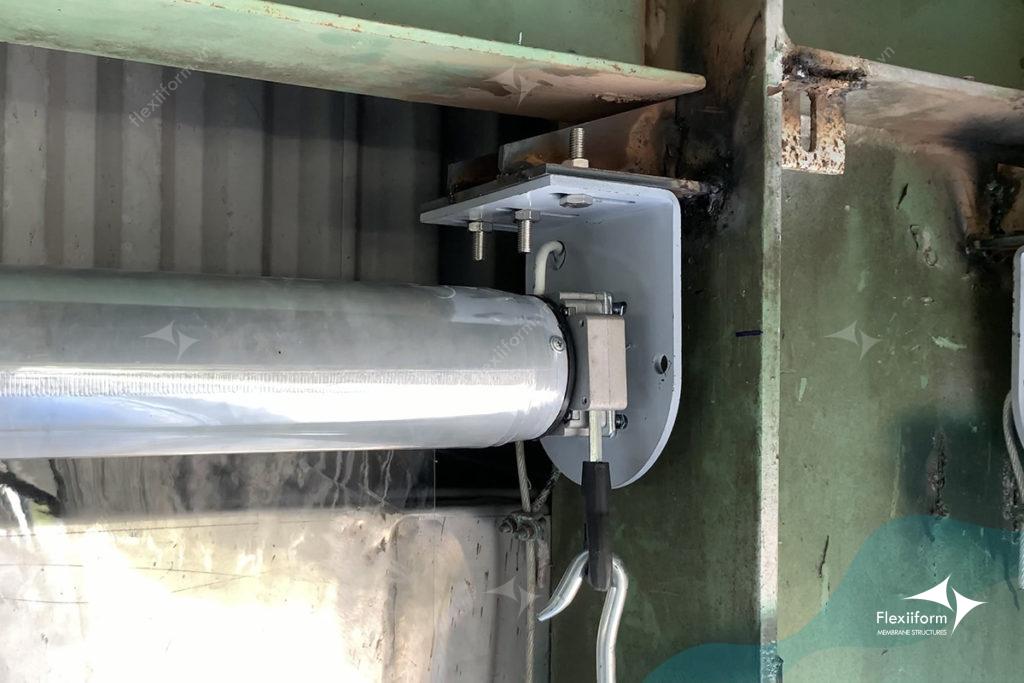

Chi tiết cấu tạo của hệ thống mái thả tự động.

Hệ thống bao gồm động cơ, trục cuốn chịu lực, và màn nhựa PVC chuyên dụng.

Kết cấu Chịu lực và Vật liệu Màn Cuốn

Khung bao che và trục cuốn được chế tạo từ thép mạ kẽm và sơn epoxy, đảm bảo khả năng chống ăn mòn. Đặc biệt, trục cuốn được thiết kế với đường kính và độ dày phù hợp để có thể tự chống đỡ trên khẩu độ 6m mà không bị võng, loại bỏ hoàn toàn bộ đỡ trung tâm gây hư hỏng bạt ở hệ thống cũ. Màn cuốn sử dụng nhựa PVC chuyên dụng, dày 0.7mm, có độ bền kéo cao để chịu được các chu kỳ vận hành liên tục.

Tăng cường Khả năng Cản gió

Để tăng cường sự ổn định của màn cuốn trước áp lực gió (khả năng cản gió lên đến 50 kg/m²), các khớp nối bằng thanh nhôm được tích hợp giữa các lớp bạt. Các thanh này có tác dụng gia cường theo phương ngang, giữ cho bề mặt màn phẳng và giảm thiểu sự rung động khi có gió lớn, đảm bảo độ bền cho toàn hệ thống.

ผลการปฏิบัติงานและการประเมินผลงาน

Dự án cải tạo hệ thống mái thả tự động đã giải quyết triệt để các vấn đề của hệ thống cũ và mang lại nhiều lợi ích vận hành thiết thực cho nhà trường:

  • Về công năng và tiện ích: Vận hành đóng/mở nhanh chóng (3m trong 30 giây) và dễ dàng chỉ bằng một nút bấm, tiết kiệm thời gian và nhân lực.
  • Về độ bền và kết cấu: Kết cấu trục cuốn mới loại bỏ hoàn toàn hiện tượng võng, giúp bạt không bị nhăn rách, kéo dài tuổi thọ sản phẩm.
  • เกี่ยวกับประสิทธิภาพการใช้พลังงาน: Khả năng đóng mở nhanh giúp hạn chế thất thoát nhiệt từ hệ thống điều hòa, góp phần tiết kiệm năng lượng cho nhà thi đấu.
  • ด้านสุนทรียศาสตร์: Hệ thống mới mang lại một diện mạo gọn gàng, hiện đại và chuyên nghiệp, phù hợp với tiêu chuẩn của một trường quốc tế.

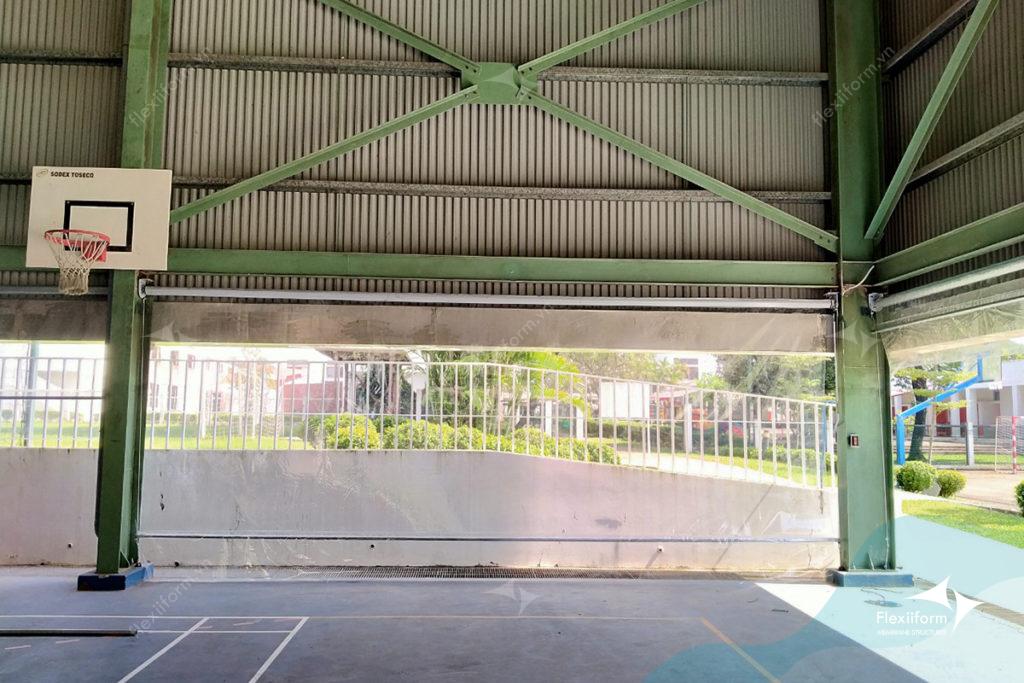

So sánh trước và sau khi lắp đặt hệ thống mái thả tự động.

Công trình hoàn thiện đã thay thế hiệu quả hệ thống thủ công cũ, nâng cao cả về công năng và thẩm mỹ.
