ก่อสร้างฝาครอบ Facade ให้กับศูนย์การค้าดิจิทัลเกตเวย์

การก่อสร้างส่วนหน้าของศูนย์การค้ามีความเหมาะสมกับรูปทรงโค้งมนและการขยายโครงสร้างให้น้อยที่สุดเพื่อขยายพื้นที่ใช้สอยภายใน
ปีวัสดุพื้นที่ (ตร.ม.)ประเภทของแบบฟอร์มลูกค้าที่ตั้ง
2008PVDF, PTFE1227รูปร่างเกตเวย์ดิจิทัลประเทศไทย

สารบัญ

Tổng quan dự án: Thi công cấu trúc vỏ bao che tại TTTM Digital Gateway

โครงการ โครงสร้างเปลือก (architectural facade) tại Trung tâm Thương mại Digital Gateway, Bangkok là một giải pháp kiến trúc màng căng quy mô lớn, được thiết kế như một lớp vỏ thứ hai (second skin) cho tòa nhà. Công trình không chỉ tạo ra một diện mạo kiến trúc mang tính biểu tượng mà còn đóng vai trò quan trọng trong việc che chắn, kiểm soát nhiệt và tối ưu hóa hiệu suất năng lượng cho công trình.

  • นักลงทุน: Digital Gateway (nay là Center Point of Siam Square)
  • หมวดหมู่: Hệ thống mặt tiền kiến trúc (Architectural Facade)
  • โครงสร้าง: Hệ thống màng căng dạng lưới (Mesh) đa diện
  • วัสดุหลัก: Màng căng dạng lưới (FlexiiMesh), kết cấu thép chịu lực
  • ที่ตั้ง: Siam Square, Bangkok, Thái Lan

Tổng quan dự án cấu trúc vỏ bao che tại TTTM Digital Gateway.

Hệ thống cấu trúc vỏ bao che bằng màng căng, tạo ra một diện mạo kiến trúc độc đáo cho trung tâm thương mại.

การวิเคราะห์ข้อกำหนดทางเทคนิคและบริบทของโครงการ

Dự án được triển khai với yêu cầu tạo ra một lớp vỏ kiến trúc cho toàn bộ tòa nhà, phải đáp ứng đồng thời các tiêu chí nghiêm ngặt về thẩm mỹ, công năng và hiệu quả năng lượng:

  • Tạo diện mạo Kiến trúc Biểu tượng: Mặt tiền là yếu tố nhận diện thương hiệu quan trọng nhất. Yêu cầu đặt ra là phải có một thiết kế độc đáo, hiện đại, thể hiện được tinh thần “kỹ thuật số” (digital) của trung tâm thương mại.
  • Kiểm soát Bức xạ Nhiệt: Là một tòa nhà có mặt dựng kính lớn trong khí hậu nhiệt đới, việc giảm thiểu lượng nhiệt hấp thụ từ mặt trời là một yêu cầu kỹ thuật quan trọng để tiết kiệm chi phí vận hành cho hệ thống điều hòa không khí.
  • Tối ưu hóa Ánh sáng Tự nhiên: Lớp vỏ bao che phải có khả năng cản bớt ánh nắng trực tiếp và giảm độ chói, nhưng vẫn phải cho phép ánh sáng tự nhiên khuếch tán vào bên trong tòa nhà để duy trì không gian sáng sủa.
  • Kết cấu Siêu nhẹ: Giải pháp mặt tiền mới phải có trọng lượng bản thân thấp để có thể lắp đặt trên kết cấu hiện hữu của tòa nhà mà không đòi hỏi các phương án gia cố phức tạp.

โซลูชันทางเทคนิคและกระบวนการนำไปใช้งาน

Để đáp ứng các yêu cầu trên, một giải pháp toàn diện sử dụng hệ thống mặt tiền bằng màng căng dạng lưới đã được lựa chọn và triển khai.

Thiết kế Lớp vỏ Thứ hai (Second Skin)

Giải pháp kỹ thuật là một hệ thống mặt tiền dạng lớp vỏ thứ hai, được lắp đặt bên ngoài lớp tường kính hiện hữu của tòa nhà. Hệ vỏ này được tạo thành từ nhiều tấm màng căng có hình dạng đa giác, được kéo căng trên một hệ khung thép phụ. Thiết kế này tạo ra một khoảng đệm không khí giữa lớp vỏ màng căng và bề mặt tòa nhà, có tác dụng cách nhiệt rất hiệu quả, đồng thời tạo ra một hình khối kiến trúc có chiều sâu và phức tạp.

Chi tiết vật liệu và kết cấu của cấu trúc vỏ bao che.

Màng căng dạng lưới (Mesh) hoạt động như một bộ lọc ánh sáng, giảm nhiệt nhưng vẫn duy trì tầm nhìn.

Vật liệu Kỹ thuật: Màng căng Dạng lưới (Mesh)

Vật liệu được lựa chọn là màng căng dạng lưới (Mesh). Cấu trúc lưới của vật liệu này có các ưu điểm kỹ thuật vượt trội cho ứng dụng facade: nó cho phép không khí lưu thông qua, tránh hiện tượng tích tụ áp lực gió; đồng thời, nó hoạt động như một bộ lọc ánh sáng, cản bớt ánh nắng trực tiếp và giảm độ chói nhưng vẫn cho phép người bên trong nhìn ra ngoài. Đây là một giải pháp mặt tiền tối ưu.

Hệ thống Kết cấu Chịu lực

Hệ khung thép chịu lực cho các tấm màng được thiết kế để liên kết trực tiếp vào các điểm kết cấu chính của tòa nhà. Do trọng lượng của toàn bộ hệ facade màng căng rất nhẹ, các yêu cầu về gia cố kết cấu hiện hữu được giảm thiểu, giúp tối ưu hóa chi phí và tiến độ thi công.

ผลการปฏิบัติงานและการประเมินผลงาน

โครงการ โครงสร้างเปลือก tại Digital Gateway đã mang lại một sự thay đổi toàn diện, nâng cao cả về thẩm mỹ và hiệu suất hoạt động của tòa nhà:

  • ในด้านสุนทรียศาสตร์และการสร้างแบรนด์: Tạo ra một diện mạo kiến trúc công nghệ cao, độc đáo, trở thành một biểu tượng tại khu vực Siam Square và củng cố mạnh mẽ hình ảnh thương hiệu “Digital Gateway”.
  • เกี่ยวกับประสิทธิภาพการใช้พลังงาน: Lớp vỏ thứ hai đã chứng tỏ hiệu quả cao trong việc giảm bức xạ nhiệt, giúp không gian bên trong mát mẻ hơn và giảm đáng kể chi phí điện năng cho hệ thống điều hòa.
  • Về tiện nghi cho người dùng: Giảm thiểu hiện tượng chói lóa, mang lại một môi trường làm việc và mua sắm có chất lượng ánh sáng tốt hơn.
  • ด้านประสิทธิภาพโครงสร้าง: Giải pháp siêu nhẹ đã được thi công thành công trên công trình hiện hữu một cách nhanh chóng và kinh tế.

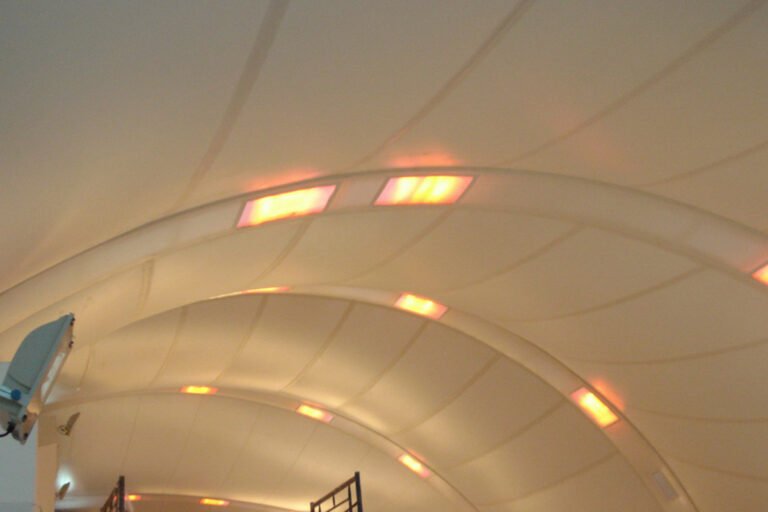

Cấu trúc vỏ bao che Digital Gateway hoàn thiện.

Công trình hoàn thiện không chỉ là một điểm nhấn kiến trúc mà còn là một giải pháp hiệu quả về năng lượng.
