หลังคาผ้าใบกันน้ำยืด Marguerite Duras International School District 9

หลังคาผ้าใบยืดของโรงเรียนเป็นทรงหลังคารูปทรงที่เชื่อมระหว่างประตูโรงเรียนและทางเดิน ทำให้เป็นเส้นทางคมนาคมที่ราบรื่นและปลอดภัยสำหรับนักเรียน
ปีวัสดุพื้นที่ (ตร.ม.)ประเภทของแบบฟอร์มลูกค้าที่ตั้ง
2020พีวีซี/PES (PVDF)100อานม้าลีซี ฟรองซัวส์ อินเตอร์เนชั่นแนล มาร์เกอริต ดูราสเวียดนาม

สารบัญ

ภาพรวมโครงการ: การก่อสร้างหลังคาผ้าใบโรงเรียนที่ LFI Duras

โครงการ หลังคาผ้าใบยืดโรงเรียน ที่โรงเรียนนานาชาติฝรั่งเศส Lycée Français International Marguerite Duras (LFI Duras) คือโซลูชันทางสถาปัตยกรรมที่ออกแบบมาเพื่อสร้างทางเดินที่มีหลังคาต่อเนื่อง เชื่อมต่อทางเข้าหลักกับทางเดินหลักของโรงเรียน โครงการนี้ช่วยแก้ปัญหาข้อกำหนดที่ซับซ้อนในด้านการป้องกัน สุนทรียศาสตร์ทางสถาปัตยกรรม และมาตรฐานความปลอดภัยที่เฉพาะเจาะจงสำหรับสภาพแวดล้อมทางการศึกษา

  • นักลงทุน: ลีซี ฟรองซัวส์ อินเตอร์เนชั่นแนล มาร์เกอริต ดูราส
  • หมวดหมู่: หลังคาสถาปัตยกรรมสำหรับทางเดินและประตูหลัก
  • โครงสร้าง: ระบบโครงสร้างเมมเบรนดึงแบบอิสระ
  • วัสดุหลัก: Serge Ferrari (ฝรั่งเศส) เมมเบรนยืดหยุ่น PVDF โครงสร้างเหล็ก
  • ที่ตั้ง: เขต 9 นครโฮจิมินห์ ประเทศเวียดนาม

Tổng quan dự án mái che bạt căng trường học tại LFI Duras.

ระบบหลังคาผ้าใบโรงเรียนแบบแถบไหมต่อเนื่องเชื่อมต่อพื้นที่

การวิเคราะห์ข้อกำหนดทางเทคนิคและบริบทของโครงการ

เพื่อปรับปรุงและยกระดับสิ่งอำนวยความสะดวก LFI Duras ได้กำหนดข้อกำหนดในการออกแบบระบบหลังคาใหม่สำหรับบริเวณประตูหลักโดยมีเกณฑ์ทางเทคนิคและการใช้งานที่เฉพาะเจาะจง:

  • การเชื่อมต่อเชิงพื้นที่แบบไร้รอยต่อ: ต้องใช้ระบบหลังคาแบบต่อเนื่องและไม่มีช่องว่าง โดยสร้างทางเดินที่มีหลังคาสมบูรณ์ตั้งแต่ทางเข้าไปจนถึงทางเดินหลัก
  • ให้แน่ใจถึงความสูงที่ชัดเจน: หลังคาจะต้องมีความสูงที่เพียงพอเพื่อให้ยานพาหนะเฉพาะทาง เช่น รถดับเพลิง สามารถผ่านได้อย่างง่ายดายในกรณีฉุกเฉิน
  • สุนทรียศาสตร์ทางสถาปัตยกรรมอันเป็นเอกลักษณ์: การออกแบบต้องมีความโดดเด่น ทันสมัย และเหมาะสมกับสภาพแวดล้อมทางการศึกษาระดับนานาชาติ แนวคิดที่เลือกคือ “จังหวะที่เป็นธรรมชาติ” ที่ให้ความรู้สึกนุ่มนวลและต่อเนื่อง
  • ความทนทานและความปลอดภัยสูง: โครงสร้างต้องได้รับการคำนวณอย่างรอบคอบเพื่อให้มั่นใจถึงความปลอดภัยสูงสุดสำหรับนักเรียนและเจ้าหน้าที่ มีอายุการใช้งานยาวนาน และสามารถทนต่อสภาพอากาศของเวียดนามได้

โซลูชันทางเทคนิคและกระบวนการนำไปใช้งาน

เพื่อให้บรรลุแนวคิดการออกแบบที่ซับซ้อนและตอบสนองความต้องการทางเทคนิคที่เข้มงวด Flexiiform ได้นำกระบวนการทำงานที่เป็นมืออาชีพและแม่นยำมาใช้

การออกแบบโครงสร้างแบบฟรีฟอร์ม

โซลูชันที่เลือกใช้คือโครงสร้างเมมเบรนรับแรงดึงแบบฟรีฟอร์ม ซึ่งจำลอง “จังหวะ” หรือ “แถบไหม” ที่ต่อเนื่อง เชื่อมโยงพื้นที่จากประตูด้านนอกสู่ด้านใน การออกแบบนี้ไม่เพียงแต่ตอบโจทย์ด้านสุนทรียศาสตร์เท่านั้น แต่ยังช่วยแก้ปัญหาการใช้งานด้วยการกำจัดช่องว่าง ทำให้เกิดทางเดินที่ปิดมิดชิด รูปทรงโค้งมนยังได้รับการปรับแต่งเพื่อให้มั่นใจถึงการระบายน้ำและเสถียรภาพทางอากาศพลศาสตร์

Thiết kế dạng tự do của mái che bạt căng trường học.

การออกแบบหลังคาทรงฟรีฟอร์มจำลองแถบผ้าไหม สร้างความนุ่มนวลและต่อเนื่อง

วัสดุทางเทคนิค: ฟิล์มยืด Serge Ferrari PVDF

วัสดุคลุมที่เลือกคือเมมเบรน PVDF เกรดสูงจาก Serge Ferrari (ฝรั่งเศส) ซึ่งเป็นวัสดุคอมโพสิตที่มีแกนโพลีเอสเตอร์เสริมแรงและเคลือบ PVDF สองด้าน มีอายุการใช้งานยาวนาน เคลือบนี้มีคุณสมบัติป้องกันรังสียูวี ป้องกันคราบสกปรก และกันน้ำ มั่นใจได้ถึงความทนทานและความสวยงามในสภาพอากาศของเวียดนาม ถือเป็นวัสดุมาตรฐานสำหรับงานก่อสร้าง ผ้าใบยืดสถาปัตยกรรม.

กระบวนการวิศวกรรมและการก่อสร้างที่แม่นยำ

กระบวนการดำเนินการได้รับการควบคุมอย่างเข้มงวดผ่านขั้นตอนทางเทคนิคระดับมืออาชีพเพื่อให้มั่นใจถึงความถูกต้องแน่นอน:

  1. การวิเคราะห์โครงสร้าง: วิศวกรใช้ซอฟต์แวร์เฉพาะทางเพื่อวิเคราะห์และคำนวณประเภทของภาระที่กระทำต่อโครงสร้าง (ลม ภาระคงที่ ภาระเคลื่อนที่) จึงทำให้การออกแบบระบบโครงและฐานรากเหมาะสมที่สุด
  2. การสำรวจพิกัด (Total Station): เนื่องจากระดับฐานรากที่ไม่เท่ากัน จึงใช้สถานีรวมอิสระเพื่อกำหนดพิกัด XYZ ที่แน่นอนของตำแหน่งการติดตั้งแต่ละตำแหน่ง ช่วยให้มั่นใจได้ว่าระบบโครงที่ผลิตขึ้นจะตรงกับความเป็นจริงอย่างสมบูรณ์
  3. งานกลึงละเอียดที่โรงงาน: โครงเหล็กทั้งหมดและระบบเมมเบรนดึงถูกผลิตขึ้นที่โรงงานโดยอิงจากข้อมูลสถานีทั้งหมดและภาพวาดทางเทคนิค ช่วยควบคุมคุณภาพและลดงานแก้ไขในสถานที่ให้เหลือน้อยที่สุด
  4. การติดตั้งและการยืด: โครงสร้างจะถูกขนส่งไปยังสถานที่ก่อสร้างเพื่อประกอบ จากนั้นแผ่นเมมเบรนจะถูกกางออกและปรับความตึงให้ได้ตามค่าที่คำนวณไว้ เพื่อให้มั่นใจถึงรูปทรงและเสถียรภาพของโครงสร้างในระยะยาว

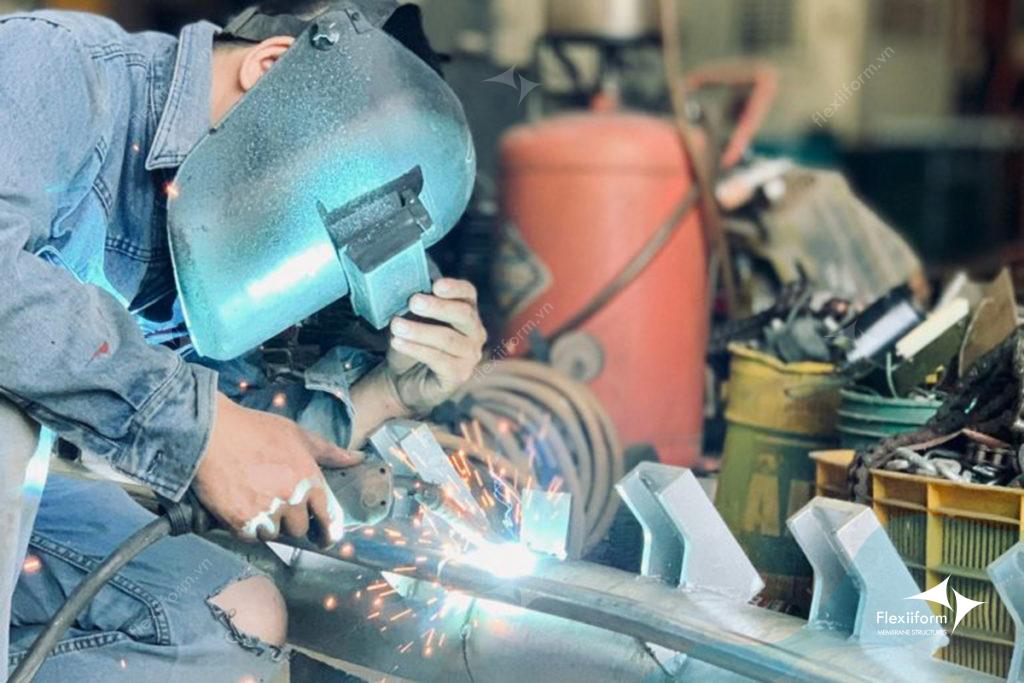

Quá trình thi công, lắp đặt mái che bạt căng trường học.

ระบบโครงเหล็กถูกผลิตและติดตั้งโดยอาศัยข้อมูลการสำรวจที่แม่นยำและการวิเคราะห์ทางเทคนิค

ผลการปฏิบัติงานและการประเมินผลงาน

โครงการ หลังคาผ้าใบยืดโรงเรียน เมื่อโครงการเสร็จสมบูรณ์ ได้มีการปรับปรุงพื้นที่ประตูหลักของ LFI Duras อย่างครอบคลุม บรรลุวัตถุประสงค์ที่ตั้งไว้ได้อย่างสมบูรณ์:

  • เกี่ยวกับฟังก์ชั่นและความปลอดภัย: สร้างทางเดินมีหลังคาไร้รอยต่อที่ช่วยปกป้องนักเรียนจากแสงแดดและฝน พร้อมทั้งรับประกันว่าเป็นไปตามมาตรฐานความสูงของรถดับเพลิง
  • ด้านสุนทรียศาสตร์: โครงการนี้ได้กลายเป็นสัญลักษณ์ทางสถาปัตยกรรมใหม่ที่ทันสมัยและมีเอกลักษณ์เฉพาะตัว ช่วยเสริมสร้างรูปลักษณ์และภาพลักษณ์ของโรงเรียน
  • เกี่ยวกับเทคนิคการก่อสร้าง: การประยุกต์ใช้การสำรวจสถานีทั้งหมดและการประมวลผลในเวิร์กช็อปได้รับการพิสูจน์แล้วว่ามีประสิทธิผลสูง ช่วยให้มั่นใจถึงความแม่นยำและลดระยะเวลาในการก่อสร้าง
  • เกี่ยวกับความทนทาน: การใช้วัสดุพรีเมียมจาก Serge Ferrari ช่วยให้มั่นใจได้ถึงโซลูชันที่ยั่งยืน ใช้งานได้ยาวนาน และบำรุงรักษาน้อย

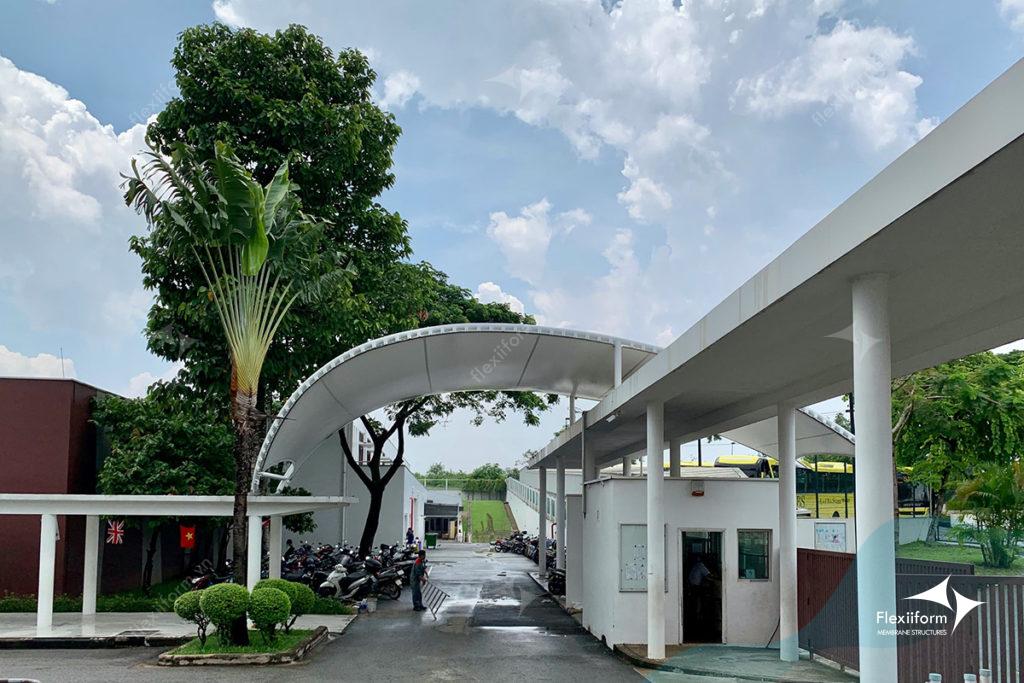

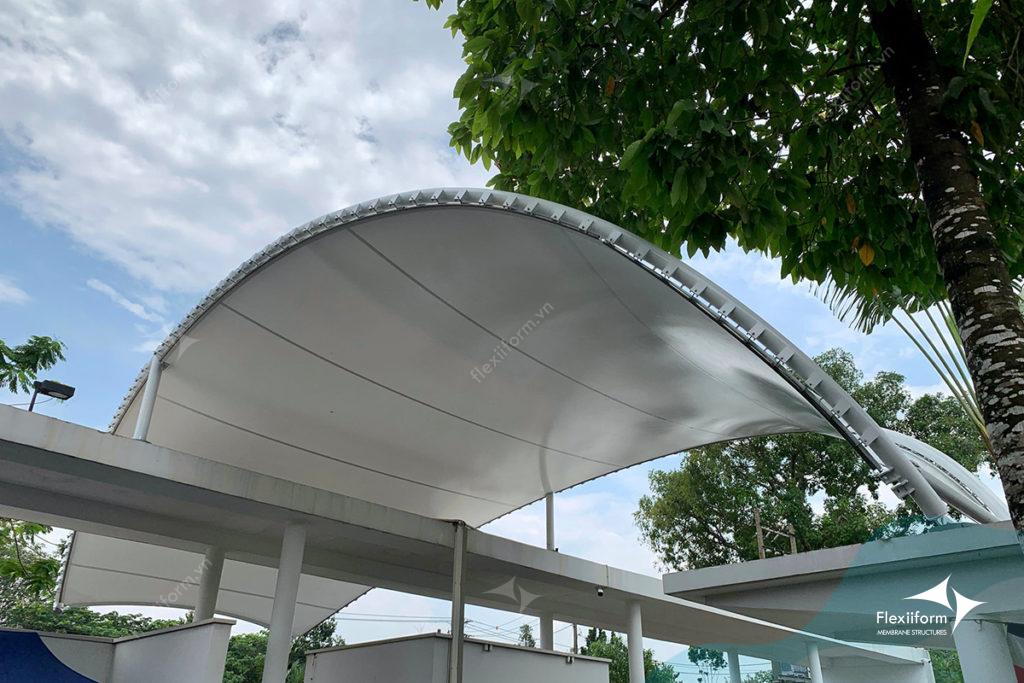

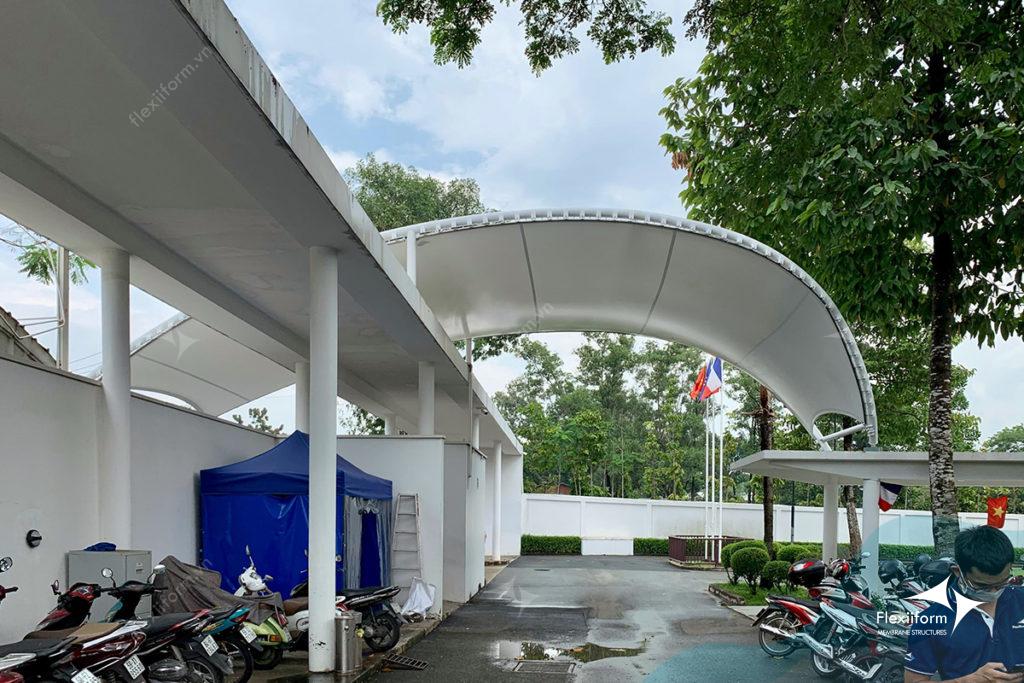

Hình ảnh hoàn thiện của mái che bạt căng trường học.

โครงการที่สร้างเสร็จแล้วไม่เพียงแต่ตรงตามฟังก์ชันเท่านั้น แต่ยังกลายเป็นสัญลักษณ์ทางสถาปัตยกรรมใหม่ของโรงเรียนอีกด้วย
