Pangkalahatang-ideya ng proyekto: Paggawa ng skylight roof gamit ang Flying Mast structure
Proyekto skylight ay isang high-tech na tensile membrane architectural solution, na idinisenyo upang masakop ang isang malakihang espasyo ng atrium. Gumagamit ang proyekto ng kakaibang 'flying mast' na istraktura, na sinuspinde ng cable system, upang lumikha ng ultra-light conical roof, na tinitiyak ang parehong pag-andar ng ilaw at bentilasyon, at pagiging isang kahanga-hangang highlight ng arkitektura para sa interior space.
- Kategorya: Architectural Canopy para sa Skylight/Atrium
- Istruktura: Conical tensile membrane na may flying mast structure
- Pangunahing materyales: High transparency PVDF/PTFE stretch film, steel structure, high strength steel cable
- Mga pagtutukoy: Ino-optimize ng disenyo ang natural na bentilasyon at hindi direktang pag-iilaw
- Sanggunian: Mga Prinsipyo ng Natural Light Optimization
Pagsusuri ng Mga Kinakailangang Teknikal at Konteksto ng Proyekto
Ang proyekto ay ipinatupad na may layuning protektahan ang lugar ng atrium nang hindi nawawala ang mga pangunahing function nito ng pag-iilaw at bentilasyon. Ang mga pangunahing teknikal na kinakailangan ay kinabibilangan ng:
- Panatilihin ang Natural na Bentilasyon: Hindi dapat ganap na takpan ng bubong ang skylight, dapat mayroong solusyon sa disenyo na nagpapahintulot sa mainit na hangin na makatakas, nagpapanatili at nagpapataas ng epekto ng air convection para sa gusali.
- Nagbibigay ng Diffused Light: Dapat itong hadlangan ang ulan at malupit na direktang sikat ng araw, ngunit sa parehong oras ay payagan ang natural na liwanag na lumaganap nang mahina, na lumilikha ng isang maliwanag, kaaya-ayang espasyo, na iniiwasan ang epekto ng greenhouse.
- Napakagaan at Minimalist na Konstruksyon: Dahil ito ay naka-install sa mataas at konektado sa mga umiiral na istruktura, ang sistema ng bubong ay dapat na may pinakamababang timbang sa sarili upang maiwasan ang labis na karga at dapat ay may magandang hitsura kapag tiningnan mula sa ibaba.
- Architectural Aesthetics mula sa Loob: Ang tanawin mula sa mga panloob na sahig patungo sa lugar ng atrium ay ang pinakamahalagang elemento ng aesthetic, na nangangailangan ng isang sculptural at natatanging disenyo.
Mga Teknikal na Solusyon at Proseso ng Pagpapatupad
Upang matugunan ang mga kumplikadong kinakailangan sa itaas, napili at ipinatupad ang isang tensile membrane structural solution na may disenyong "flying column".
Flying Mast Structural Solution

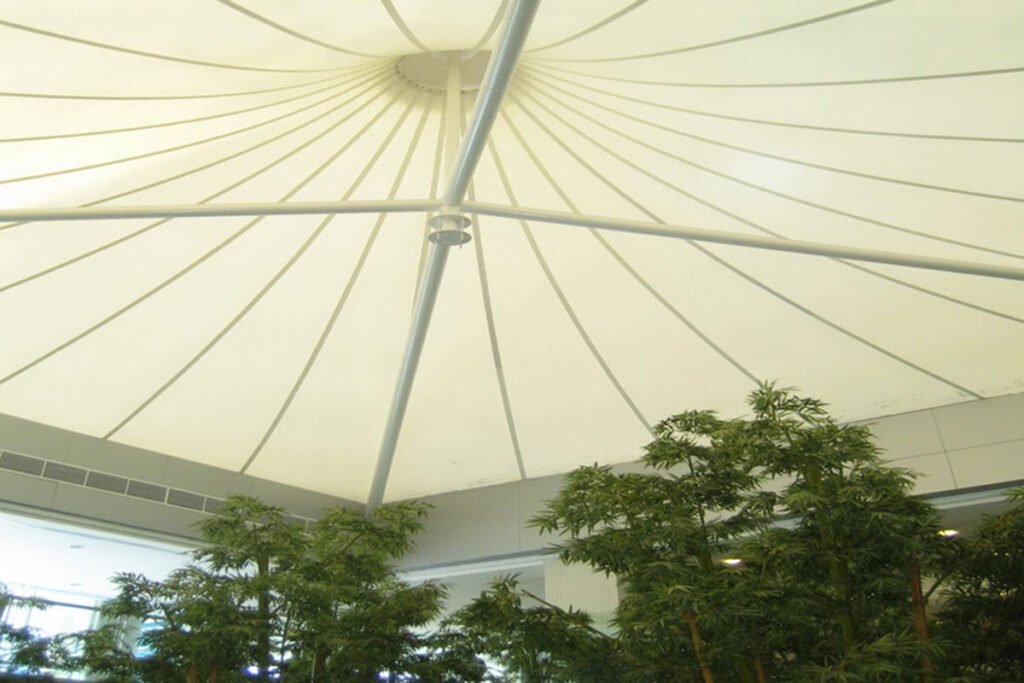

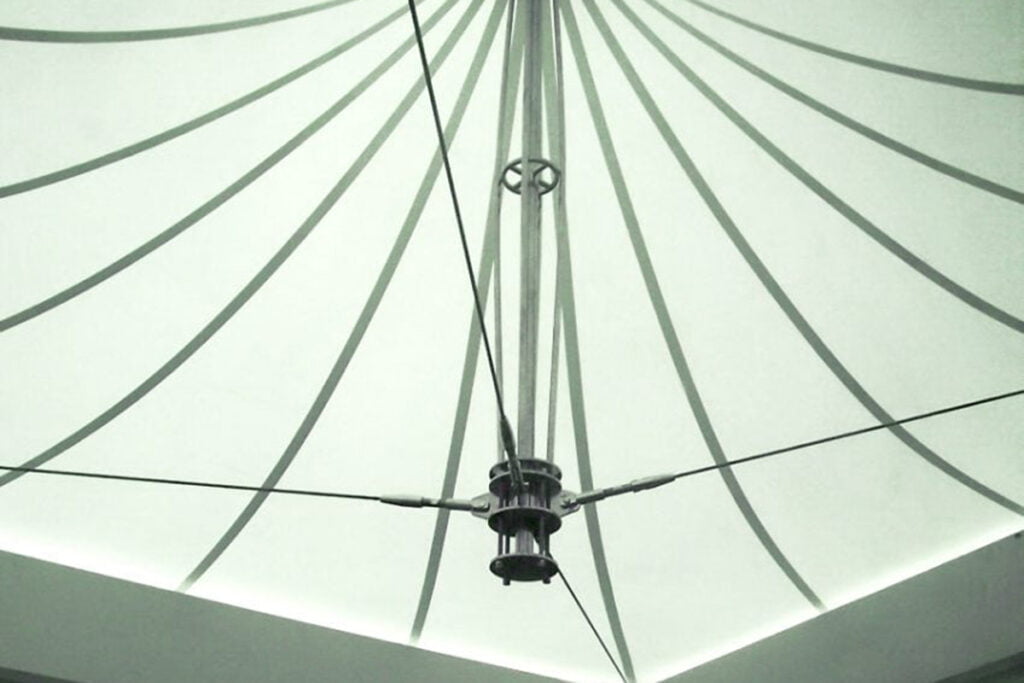

Ang makabagong teknikal na solusyon ay isang 'flying column' na istraktura. Sa halip na gumamit ng isang ground-mounted support, ang isang solong steel column ay sinuspinde at pinapatatag sa gitna ng atrium sa pamamagitan ng isang sistema ng mga high-strength steel cable, na naka-angkla sa nakapalibot na solidong istraktura ng bubong. Ang haligi ng bakal na ito ay kumikilos bilang isang mataas na punto, na itinataas ang tuktok ng hugis-kono na lamad. Ang solusyon na ito ay ganap na nag-aalis ng mga istruktura ng suporta mula sa ibaba, na lumilikha ng isang ganap na bukas na espasyo ng atrium at isang natatanging 'lumulutang' na visual effect.
Disenyo para sa Pag-optimize ng Bentilasyon at Pag-iilaw

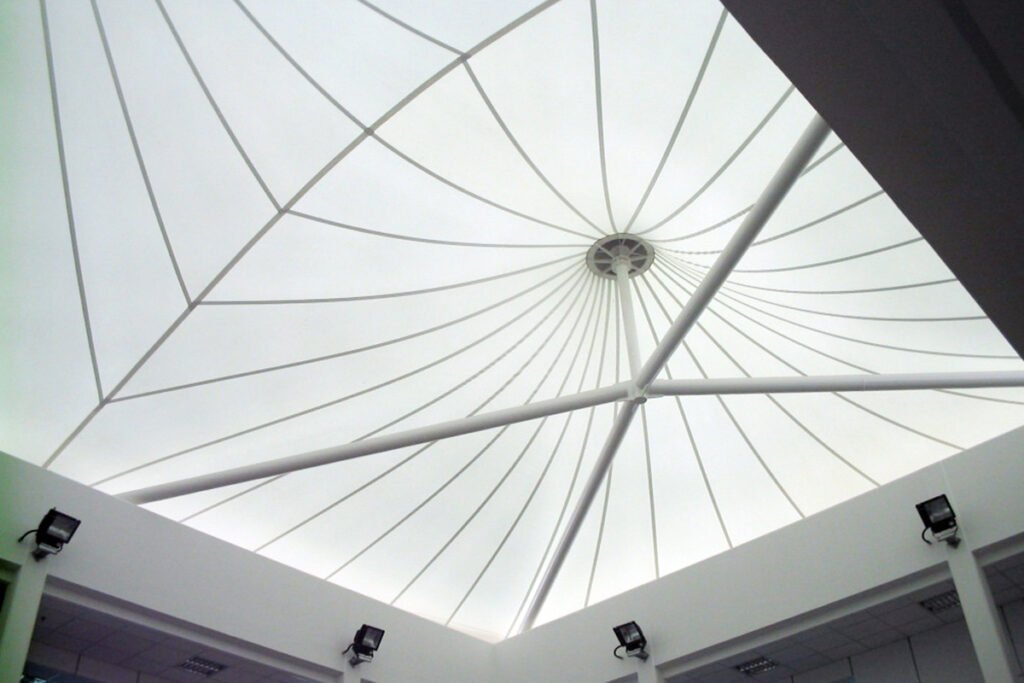

Ang canopy ay idinisenyo sa isang korteng kono na may kinakalkula na puwang sa itaas, sa paligid ng 'lumilipad na haligi'. Ang puwang na ito ay nagbibigay-daan sa mainit na hangin mula sa mas mababang mga palapag na tumaas at tumakas, na lumilikha ng epekto ng tsimenea na nagpapaganda ng natural na air convection sa buong gusali. Pinipili ang mataas na translucent na tensile membrane na materyales upang matiyak na ang liwanag ay nagkakalat nang pantay-pantay, na iniiwasan ang liwanag na nakasisilaw at init.
Mataas na Pagganap na Stretch Film Materials
Gamit ang high-grade PVDF o PTFE stretch film material, na lumalaban sa UV, pangmatagalan at magaan ang timbang. Ito ang pundasyon ng materyal para sa mga proyekto tensioned canvas structure moderno, lalo na para sa mga application ng skylight kung saan mataas ang hinihingi sa parehong tibay at optical na pagganap.
Mga Resulta at Pagsusuri sa Pagkabisa
Proyekto skylight Sa pagkumpleto, ang proyekto ay nagbibigay ng higit na mahusay na arkitektura at teknikal na solusyon, na nagpapahusay sa spatial na kalidad ng buong gusali:
- Teknikal: Ang "flying column" structural solution ay napatunayang epektibo sa paglikha ng sobrang liwanag, matatag at ligtas na sistema ng bubong nang hindi nangangailangan ng ground support column.
- Tungkol sa function: Ang proyekto ay mahusay na nakakatugon sa parehong mga kinakailangan: epektibong nagpoprotekta laban sa ulan at araw, habang pinapanatili at pinapahusay ang mga kakayahan sa bentilasyon at natural na pag-iilaw ng skylight.
- Aesthetically: Ang canopy ay naging isang panloob na iskultura, na lumilikha ng isang kahanga-hanga at natatanging highlight ng arkitektura, na nagpapataas ng aesthetic na halaga ng karaniwang espasyo.
- Sa kahusayan sa espasyo: Ang kumpletong pag-alis ng mga sumusuportang column ay nagpanatiling ganap na mahangin sa skylight space, na nagpapanatili ng mga bukas na tanawin sa pagitan ng mga sahig.
