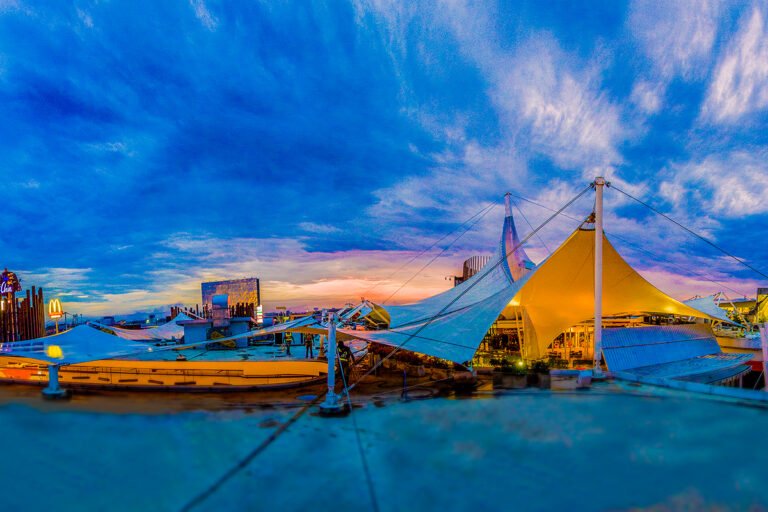

Pangkalahatang-ideya ng proyekto: Konstruksyon ng architectural canopy sa Porto Chino Lifestyle Shopping Center
Proyekto arkitektura canopy sa Porto Chino Lifestyle Shopping Center ay isang malakihang istraktura ng tensile membrane, na idinisenyo bilang isang sentrong palatandaan. Ang proyekto ay resulta ng isang masinsinang teknikal na pag-aaral, na ginagawang isang tensile membrane structural solution ang orihinal na metal roof concept upang matugunan ang mga mahigpit na pangangailangan ng aesthetics, natural na bentilasyon at structural efficiency, alinsunod sa pilosopiya ng "Green Architecture" ng proyekto.
- mamumuhunan: Porto Chino Lifestyle Mall
- Kategorya: Architectural canopy para sa gitnang parisukat
- Istruktura: Inverted funnel-shaped membrane (“inverted flower”) na may gitnang skylight
- Overspan Aperture: ~40 metro
- Pangunahing materyales: PVDF stretch film, transparent na pelikula (ETFE/Clear PVC)
- Teknikal na pagsusuri: Pagsusuri sa Computational Fluid Dynamics (CFD).
- Lokasyon: Samut Sakhon, Thailand
Pagsusuri ng Mga Kinakailangang Teknikal at Konteksto ng Proyekto
Ang proyekto ay binuo batay sa "Green Concept", na inuuna ang pag-maximize ng natural na bentilasyon at pagliit ng paggamit ng air conditioning. Ang mga teknikal na kinakailangan para sa gitnang canopy ay dapat sumunod sa pilosopiyang ito:
- Disenyo upang Suportahan ang Natural na Bentilasyon: Ang bubong ay hindi dapat hadlangan ang natural na sirkulasyon ng hangin sa pagitan ng mga bloke. Ang disenyo ay dapat magkaroon ng gitnang pagbubukas upang lumikha ng epekto ng tsimenea, na nagpapahintulot sa mainit na hangin na tumakas paitaas.
- Paglikha ng Iconic Architecture: Dapat ay isang landmark na gusali, na may kakaiba, malambot na hugis, na naiiba sa mga nakapalibot na komersyal na gusali.
- Malaking span (~40m): Ang isang malaking pampublikong parisukat ay kailangang takpan ng isang magaan, magandang istraktura, na walang panloob na sumusuporta sa mga haligi.
- Pag-optimize ng Likas na Liwanag: Ang isang gitnang skylight ay dapat isama upang magdala ng natural na liwanag sa espasyo sa ibaba, na binabawasan ang pangangailangan para sa artipisyal na pag-iilaw sa araw.
Mga Teknikal na Solusyon at Proseso ng Pagpapatupad
Upang malutas ang mga kumplikadong teknikal na problema sa itaas, isang komprehensibong solusyon mula sa disenyo, teknikal na pagsusuri hanggang sa pagpili ng materyal ay inilapat.
'Inverted Flower' Texture Design
Ang solusyon sa disenyo ay isang inverted funnel-shaped membrane structure, na tinutulad ang isang 'inverted flower'. Ang canopy ay may haba na halos 40m, na lumilikha ng malaking pampublikong espasyo sa ibaba. Ang gitna ng canopy ay idinisenyo gamit ang isang skylight gamit ang mga transparent na materyales, na nagpapahintulot sa natural na liwanag na sumikat at lumikha ng isang natatanging visual effect sa araw at gabi.
Wind Load Analysis gamit ang Computational Fluid Dynamics (CFD)
Dahil sa kumplikadong 3D na hugis ng canopy, ang pagtukoy sa wind pressure coefficient (Cp) mula sa mga karaniwang pamantayan sa disenyo ay hindi magagawa. Sa halip na gamitin ang magastos na paraan ng Wind Tunnel Testing, inilapat ng engineering team ang pagsusuri sa Computational Fluid Dynamics (CFD). Ang isang modelo ng computer ng gusali at ang mga pangunahing direksyon ng hangin ay nilikha upang tumpak na gayahin ang presyon ng hangin na kumikilos sa bawat lugar ng ibabaw ng lamad. Ang pamamaraang ito ay hindi lamang nagbigay ng tumpak na data sa paglo-load para sa disenyo ng istruktura ngunit pinahintulutan din ang kahusayan ng daloy ng hangin ng convection sa gitnang atrium na masuri.
Mga Teknikal na Materyales Tension Membrane
Gumamit ng kumbinasyon ng puting PVDF membrane para sa karamihan ng lugar upang ma-maximize ang pagmuni-muni ng init at transparent na lamad (ETFE o Clear PVC) para sa gitnang skylight na magdala ng liwanag. Ang kumbinasyong ito ay ang pinakamainam na solusyon para sa mga proyekto istraktura ng makunat na lamad moderno, balanse sa pagitan ng takip at pag-iilaw.
Mga Resulta at Pagsusuri sa Pagkabisa
Proyekto arkitektura canopy sa Porto Chino ay naging isang modelo para sa mga shopping center kasunod ng modelong 'Lifestyle Mall':
- Sa mga tuntunin ng arkitektura at pagkakakilanlan: Ang disenyo ng "baligtad na bulaklak" ay naging isang natatanging simbolo, na nagpapataas ng halaga at apela ng buong komersyal na lugar.
- Sa teknikal na kahusayan: Ang aplikasyon ng pagsusuri sa CFD ay natiyak ang isang ligtas at pinakamainam na disenyo ng istruktura, tumpak na kinakalkula para sa mga tunay na kondisyon sa mundo.
- Sa kahusayan ng enerhiya at kapaligiran: Ang proyekto ay mahusay na natugunan ang berdeng pilosopiya ng disenyo, na sumusuporta sa natural na bentilasyon at sinasamantala ang liwanag ng araw, na tumutulong upang mabawasan ang pagkonsumo ng enerhiya.
- Tungkol sa karanasan ng customer: Lumikha ng isang kaakit-akit, komportable at maginhawang pampublikong espasyo na naghihikayat sa mga customer na manatili nang mas matagal at nagpapataas ng pakikipag-ugnayan.
