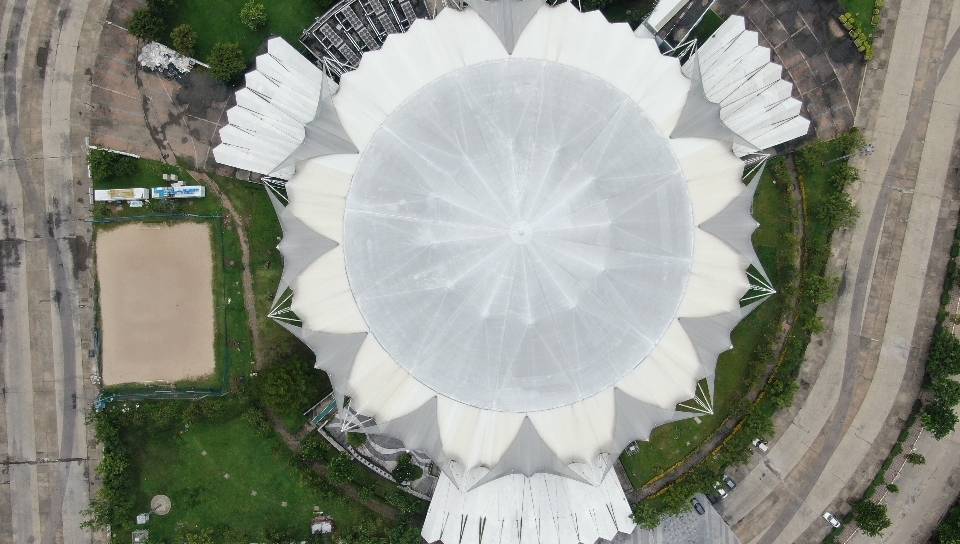

Mái che màng căng sân vận động trong nhà Huamark ở Bangkok, Thái Lan là mái vải căng trên lưới cáp và cột treo, phủ lòng sân tròn có dầm vòng đường kính 76,5 m, hoàn thành năm 2021.
Mái mới được dựng trên dầm vòng thép và dầm vòng bê tông có sẵn của công trình, nên sân không thêm cột nào ở giữa và hàng ghế nhìn thẳng xuống sàn thi đấu.
Sân hay nhà thi đấu của bạn có dầm vòng sẵn?
Thông số mái che sân vận động Huamark
Các số dưới đây lấy từ bản vẽ triển khai trình duyệt năm 2021 của dự án.
| Hạng mục | Thông số |
|---|---|
| Khẩu độ mái | dầm vòng đường kính 76,5 m, không cột giữa sân |
| Vòng cột treo | đường kính 37 m |
| Cao độ | đỉnh cột giữa +12,36 m, đỉnh cột treo giữa +10,08 m so với mặt dầm thép có sẵn |
| Vải màng | vải polyester phủ PVC màu trắng |
| Cáp | cáp vòng Ø28 mm; cáp thung lũng và cáp nâng Ø22 mm; cáp sống Ø16 mm; cáp giằng Ø12 và Ø16 mm |
| Cột | cột treo ống thép Ø216,3 x 6,0 mm; cột giữa Ø114,3 x 3,2 mm |
| Năm hoàn thành | 2021 |
Cần thông số tương tự cho công trình của bạn?
Vì sao chọn lưới cáp và cột treo thay cho giàn thép?
Công trình đã có dầm vòng, nên mái chỉ cần một lưới cáp neo vào vòng ấy: cáp vòng ôm mép, cáp sống và cáp thung lũng chạy theo hướng tâm, các cột treo không chạm đất mà đứng trên cáp và đẩy màng lên thành từng chóp.
Mái cáp chỉ nặng khoảng 10 đến 20 kg/m², nhẹ hơn nhiều lần một mái giàn thép, nên dầm vòng cũ gánh được mái mới.
Mái cũ cần thay mà không muốn gia cố kết cấu?
Vải màng PVC-polyester của mái Huamark bền bao lâu?
Màng là vải polyester phủ PVC, loại vật liệu chuẩn của kết cấu căng từ khoảng năm 1970, đạt cấp chống cháy B1 theo DIN 4102.
Tuổi thọ của màng polyester phủ PVC thường khoảng 15 đến 20 năm tùy môi trường; lớp vecni PVDF giúp vải chống bám bẩn và dễ làm sạch.
Thông số dòng vải này: trang vật liệu FlexiiPVDF.
Đang cân nhắc PVC-polyester hay PTFE?
Sân vận động trong nhà Huamark ở đâu?
Sân nằm trong khu thể thao quốc gia Huamark ở Bangkok, do Cơ quan Thể thao Thái Lan quản lý; thông tin sân trên trang chính thức của Cơ quan Thể thao Thái Lan.
Dự án của bạn là sân thể thao công cộng?
Đọc tiếp về mái che sân thể thao
- Mái che sân thể thao Flexiisport
- Mái che bạt căng sân vận động: vật liệu, tải gió và các sân ở Việt Nam
- Mái che sân tennis Lohia Soi 13, Thái Lan
- Mái che sân bóng rổ ngoài trời, UAE
- Dự án mái màng căng Flexiiform đã thi công
Muốn nói chuyện ngay với kỹ sư?
Hỏi đáp về mái che sân vận động Huamark
Mái sân vận động trong nhà Huamark làm bằng vật liệu gì?
Màng là vải polyester phủ PVC màu trắng, căng trên lưới cáp thép và cột treo, theo bản vẽ triển khai năm 2021 của dự án.
Mái Huamark vượt khẩu độ bao nhiêu?
Mái phủ lòng sân tròn có dầm vòng đường kính 76,5 m, không có cột nào ở giữa sân; vòng cột treo bên trong có đường kính 37 m.
Vì sao mái Huamark không dùng giàn thép không gian?
Công trình đã có dầm vòng thép và dầm vòng bê tông, nên lưới cáp neo thẳng vào vòng ấy. Mái cáp chỉ nặng khoảng 10 đến 20 kg/m², nhẹ hơn nhiều lần một mái giàn thép.
Màng PVC-polyester trên mái sân vận động dùng được bao lâu?
Tuổi thọ của màng polyester phủ PVC thường khoảng 15 đến 20 năm tùy môi trường, và vật liệu đạt cấp chống cháy B1 theo DIN 4102.
Cột treo trên mái Huamark đứng ở đâu?
Cột treo không chạm đất: chúng đứng trên lưới cáp, nằm trên một vòng đường kính 37 m, và đẩy màng lên thành từng chóp; đỉnh cột giữa cao +12,36 m so với mặt dầm thép có sẵn.
Mái Huamark hoàn thành năm nào?
Năm 2021, theo hồ sơ năng lực Flexiiform.
